КПП в сборе для мототрактора AMG тип 2 с дифференциалом и полуосями

КПП в сборе для мототрактора AMG тип 2

Готовый трансмиссионный агрегат принимает крутящий момент от двигателя через клиноременную передачу и распределяет его на ведущие полуоси мототрактора. Поставляется собранным: корпус, набор шестерён, механизм переключения с рычагом, дифференциал и полуоси с посадочными фланцами под ступицы уже установлены, поэтому изношенную коробку меняют целым блоком, без перебора отдельных валов, вилок и подшипников.

Конструкция агрегата

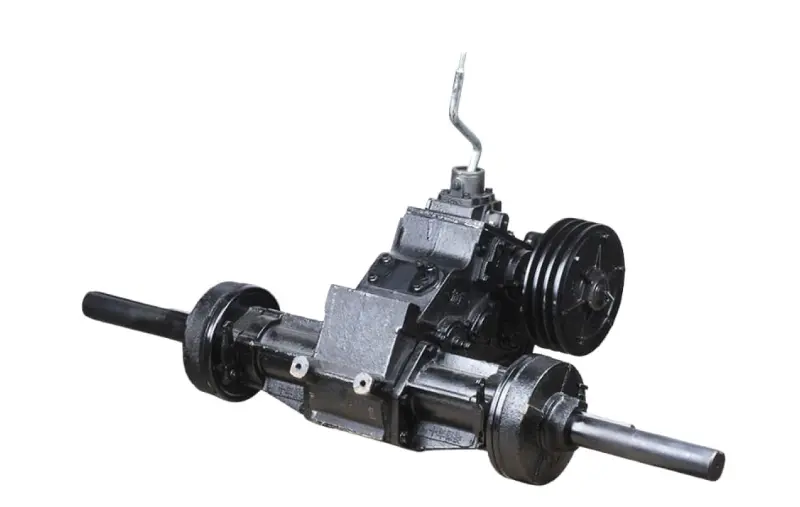

Корпус литой, разъёмный, с рёбрами жёсткости и площадками крепления к раме — по ним агрегат становится на штатные посадочные места техники. Сверху выведен рычаг переключения передач с изогнутой тягой, поэтому кулиса остаётся в привычной для оператора зоне. С одной стороны корпуса установлен многоручьевой клиноременный шкив: он работает в паре со сцеплением и позволяет подобрать натяжение ремней под нагрузку. По обе стороны выходят полуоси со шлицевыми хвостовиками и опорными фланцами — на них монтируются ступицы ведущих колёс. Внутри установлен дифференциал, который распределяет момент между колёсами в поворотах и снижает нагрузку на трансмиссию при работе на грунте.

Для какой техники

Коробки типа 2 применяются на самоходных мототракторах и переоборудованных мотоблоках мощностью примерно 12–15 л. с. На этой платформе построены машины Булат, Форте, Зубр, ДМТЗ, Добрыня, Тата, DW и их аналоги. Ориентируйтесь не на название модели, а на совпадение самого агрегата со снятым: тип корпуса, расположение крепёжных площадок и вывод рычага переключения.

Как проверить, что деталь встанет на место

• Сравните длину полуосей и число шлицев на хвостовиках со старым агрегатом — от этого зависят колея и посадка ступиц.
• Измерьте диаметр полуосей в местах посадки подшипников и фланцев.
• Сверьте количество ручьёв шкива и ширину ремней, которые стоят на двигателе.
• Проверьте межцентровые расстояния крепёжных отверстий и высоту площадок под раму.
• Убедитесь, что вывод рычага переключения совпадает с вырезом в платформе и тягами управления.

Когда меняют коробку целиком

Замену узлом в сборе выбирают, когда ремонт по частям уже нерентабелен: выкрошены зубья шестерён, разбиты посадочные места подшипников в корпусе, деформированы вилки переключения, появился люфт полуосей или течь по разъёму, которую не устраняет замена сальников. Целый агрегат ставится за одну операцию и сразу даёт собранные зазоры и правильное зацепление шестерён — это заметно быстрее, чем перебирать старую коробку и подгонять детали из разных партий.

Установка и первый запуск

Перед монтажом очистите посадочные площадки рамы, осмотрите ремни и подшипники ступиц. После установки залейте трансмиссионное масло до уровня, предусмотренного техникой, прокрутите передачи вручную и убедитесь, что все положения рычага включаются чётко, без закусывания. Натяжение ремней отрегулируйте так, чтобы шкив не проскальзывал под нагрузкой и одновременно не перегружал опоры. Первые часы дайте технике поработать без максимальной нагрузки, затем проверьте отсутствие подтёков по разъёму корпуса и подтяните крепёж.
