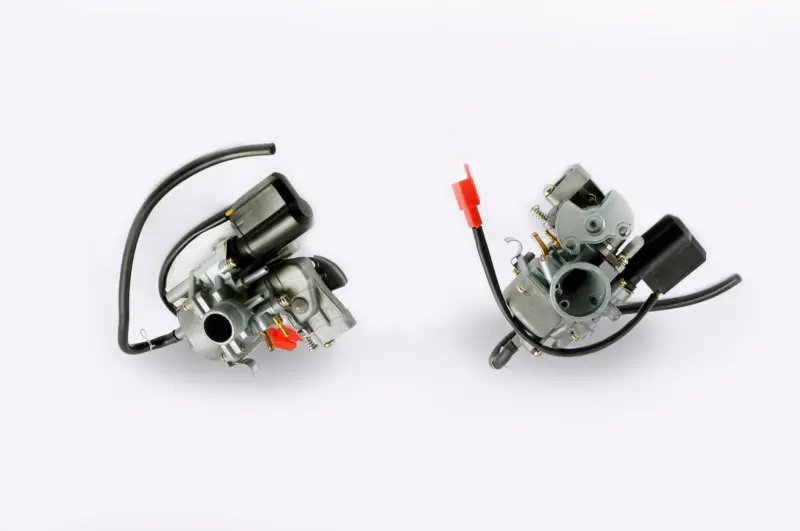

Карбюратор Yamaha JOG 5BM VDK

Карбюратор Yamaha JOG 5BM VDK готує паливно-повітряну суміш і подає її до двигуна. Він стоїть у впускному тракті між повітряним фільтром і двигуном. Від дозування пального залежать запуск, рівна робота на холостому ходу та відгук на ручку газу. Для заміни слід зіставити посадкові з’єднання й керування зі знятим карбюратором.

Будова та призначення

Усередині карбюратора потік повітря змішується з пальним, що надходить через дозувальні канали. Поплавцева камера підтримує запас пального, а дросель змінює подачу суміші відповідно до положення ручки газу. Коли канали забруднені або рівень пального порушений, двигун може глухнути, працювати з перебоями чи повільно набирати оберти.

Карбюратор має зовнішні шланги, регулювальні гвинти та провід із роз’ємом. Під час підбору перевіряють їхнє розташування й те, чи можна приєднати штатні підключення без натягу. Подібна форма корпусу ще не означає однакової посадки: відмінності у кріпленні, підведенні троса та підключенні пускового пристрою впливають на можливість установлення.

Ознаки несправності

Складний запуск, нестійкий холостий хід, провали під час додавання газу, перелив і підтікання бензину — причини перевірити карбюратор. Водночас такі прояви можуть бути пов’язані з підсмоктуванням повітря або порушенням подачі пального. Карбюратор доцільно міняти, якщо пошкоджено корпус, зношено посадкові поверхні, зірвано різьбу або очищення й заміна придатних до обслуговування деталей уже не усувають несправність.

Як перевірити відповідність

• Порівняйте форму, розміри та кріплення з боку двигуна й повітряного фільтра. З’єднання мають сідати щільно, без перекосу та надмірного зусилля.
• Зіставте введення й фіксацію троса газу, а також хід дроселя. Після підключення він повинен повністю відкриватися та закриватися.
• Перевірте кількість, призначення й напрямок штуцерів. Шланги приєднують за їхньою функцією, а не лише за зручністю прокладання.
• Звірте роз’єм і кріплення пускового пристрою. Переконайтеся, що навколо корпусу достатньо місця та є доступ до регулювальних гвинтів.

Знятий карбюратор варто залишити для порівняння до завершення робіт. Невідповідний переріз каналів або дозування пального не компенсуються налаштуванням холостого ходу. Надто бідна суміш може спричинити перегрів, а надто багата — перебої в роботі, забруднення свічки та зайву витрату бензину.

Монтаж і перший запуск

Карбюратор знімають з охололого двигуна, попередньо припинивши подачу пального та зливши його залишок із поплавцевої камери у відповідну ємність. Перед від’єднанням позначають розташування шлангів. Під час заміни оглядають впускний патрубок, з’єднання з повітряним фільтром, хомути й ущільнення. Тріщини та нещільні стики можуть залишити причину нестабільної роботи навіть із новим карбюратором. Пошкоджені шланги й ущільнення замінюють.

Корпус установлюють без перекосу, приєднують трос, шланги та роз’єм. Перевіряють повернення дроселя при різних положеннях керма: трос не має натягуватися й утримувати газ відкритим. Після відновлення подачі пального перевіряють герметичність з’єднань. Двигун запускають, прогрівають і виконують передбачені для нього налаштування. Наприкінці оцінюють рівність холостого ходу та плавність набору обертів; у разі витоку бензину двигун зупиняють і усувають причину.
