Шестерня ВВП Z-18 Shifeng 240 AMG

Шестерня ВВП Z-18 Shifeng 240 AMG призначена для ремонту механізму вала відбору потужності. ВВП передає обертання від двигуна до обладнання з механічним приводом, а шестерня бере участь у передаванні крутного моменту всередині цього механізму. Її замінюють, коли пошкоджені зубці або посадкове з’єднання вже не забезпечують належної роботи. Для відновлення зачеплення справними мають бути також парна шестерня та опори валів.

Будова та ознаки зношення

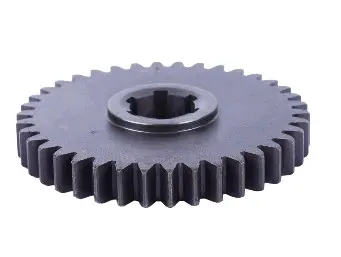

Шестерня має зовнішній зубчастий вінець, виступну центральну маточину та отвір із внутрішніми шліцами. Зубці входять у зачеплення з парною шестернею, а через шліци зусилля передається між деталлю та валом. Тому під час добору перевіряють і вінець, і посадку: однаковий зовнішній діаметр сам по собі не означає, що шестерня підійде до механізму.

Посилення гулу, стукіт під навантаженням або ривки приводу є приводом оглянути передачу. Джерелом цих проявів може бути й люфт підшипників, тож рішення про заміну приймають після перевірки. На знятій шестерні шукають відколи, тріщини, викришування поверхонь зубців і нерівномірне спрацювання вінця. Шліци в маточині перевіряють на деформацію та зношення, яке збільшує люфт з’єднання з валом.

Брак мастила, забруднена олива та перекіс валів прискорюють пошкодження передачі. Різке прикладання навантаження під час увімкнення здатне спричинити відколи зубців. Самої заміни шестерні недостатньо, якщо в механізмі залишилися зношені опори або причина порушення змащування: нова деталь працюватиме в тих самих несприятливих умовах.

Перевірка відповідності

Для встановлення на Shifeng 240 звірте шестерню зі знятим зразком і каталогом запчастин конкретного трактора. Порівняйте фактичну кількість і профіль зубців, діаметр та ширину вінця, загальну товщину деталі. Для посадки потрібен збіг кількості, форми й розмірів внутрішніх шліців. Також перевірте висоту маточини та її положення відносно зубчастого вінця. Позначення Z-18 враховуйте під час звіряння назви, а геометрію перевіряйте за самою деталлю.

Огляньте торці та поверхні, якими шестерня спирається на сусідні деталі. Інша товщина або виступ маточини можуть змістити вінець і порушити контакт зубців. Невідповідні шліци не дадуть правильно зібрати з’єднання або спричинять зайвий люфт. Деталь не повинна впиратися в сусідні частини механізму чи потребувати примусового насаджування всупереч передбаченій конструкцією посадці.

Заміна та перевірка роботи

Роботу виконують із зупиненим двигуном і вимкненим приводом, унеможлививши випадковий запуск. Під час розбирання зберігають послідовність шайб, втулок та фіксаторів, якщо вони є в механізмі. Посадкові поверхні очищають, перевіряють шліци вала, зубці парної шестерні та стан підшипників. Пошкоджені суміжні деталі замінюють, щоб вони не порушували посадку й зачеплення нової шестерні.

Під час складання дотримуються орієнтації маточини та способу фіксації, зазначених у посібнику трактора. Не б’ють по зубцях і не стягують кріпленням деталі з несумісною посадкою. Після встановлення перевіряють вільне обертання без заклинювання та відновлюють змащування відповідно до вимог механізму. Початкову перевірку проводять без навантаження. Якщо виникає стукіт, заїдання або швидко посилюється шум, привід зупиняють і перевіряють правильність складання.
