Шестерня проміжна Z-50/6 Shifeng 240 AMG

Проміжна шестерня Z-50/6 Shifeng 240 AMG передає обертання між сполученими шестернями механізму. Навантаження проходить через зубчасте зачеплення, тому зношення вінця та неточна посадка позначаються на рівномірності ходу й шумності передачі. Деталь потрібна для заміни пошкодженої шестерні зі збереженням правильного взаємного розташування зубчастих коліс.

Будова та ознаки зношення

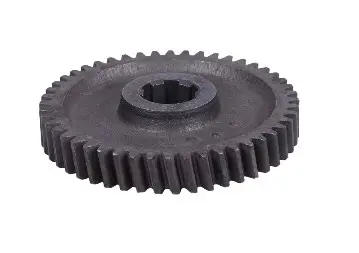

Конструкція має зовнішній зубчастий вінець, центральну маточину, що виступає над площиною диска, та отвір із внутрішніми шліцами. Для встановлення мають значення і форма отвору, і розташування маточини. Навіть за однакового зовнішнього діаметра відмінності в цих ділянках можуть завадити складанню або змістити вінець відносно сусідньої шестерні.

Шестерню замінюють за наявності відколів зубців, тріщин, значного спрацювання контактних поверхонь або пошкоджених шліців. Огляньте зубці по всій ширині: нерівномірне спрацювання, задири та сліди навантаження лише біля краю вказують на потребу перевірити зачеплення. Стукіт, ривки й посилений шум можуть супроводжувати такі дефекти, але не визначають їх однозначно. Подібні прояви також виникають через люфт опор вала.

Як перевірити відповідність

Орієнтиром для підбору є позначення Z-50/6 та порівняння зі знятою шестернею. Спочатку приберіть із неї бруд і залишки мастила, щоб оцінити контури зубців та посадкові поверхні. Якщо частина вінця зруйнована, звіряйте потрібні параметри з документацією механізму: пошкоджена ділянка не дає надійної основи для вимірювання.

• Порахуйте зовнішні зубці, порівняйте їхній профіль і напрямок, діаметр та ширину вінця.
• Зіставте кількість і форму внутрішніх шліців, розміри отвору та відповідну посадкову поверхню.
• Перевірте загальну товщину шестерні, висоту маточини та її положення відносно вінця.
• Звірте розташування в механізмі, прилягання торців і спосіб фіксації від осьового зміщення.

Невідповідний профіль зубців зменшує площу правильного контакту, через що передача може шуміти та швидше зношуватися. Помилка в розмірах маточини порушує взаємне положення вінців. Неправильно підібрані шліци можуть не сісти на своє місце або залишити люфт. Забивати шестерню ударами чи підточувати зубці для встановлення не можна.

На що зважати під час заміни

Перш ніж знімати шестерню, зафіксуйте її орієнтацію та порядок шайб, втулок і стопорних деталей поруч, якщо вони є в цій конструкції. Огляньте зубці сусідніх шестерень, посадку та опори вала. Зношена парна шестерня або підшипник із люфтом можуть спричинити повторне пошкодження після ремонту. Супутні деталі замінюють за їхнім станом.

Приберіть із місця встановлення забруднення та металеві частинки. Під час складання дотримуйтеся передбаченого порядку, збережіть правильне положення маточини й установіть штатні фіксатори. Зазори та мастило мають відповідати вимогам механізму. До роботи під навантаженням перевірте вільне обертання способом, який допускає конструкція: зубці не повинні заклинювати, а шестерня — зачіпати сусідні деталі. Тугий хід або надмірний люфт потребують усунення причини ще до перевірки передачі в роботі.
