Корпус цапфи лівий Foton 244, ДТЗ 244, Jinma 244/264 AMG

Лівий корпус цапфи для Foton 244, ДТЗ 244, Jinma 244/264 потрібен для заміни пошкодженого корпусу під час ремонту цапфового вузла. Він утримує сполучені деталі у визначеному положенні та сприймає навантаження через посадкові поверхні й кріплення. Якщо посадкові місця зношені, самою заміною підшипників люфт не прибрати: їхня опора має залишатися цілою та зберігати правильну геометрію. Позначення товару — AMG.

Будова та ознаки пошкодження

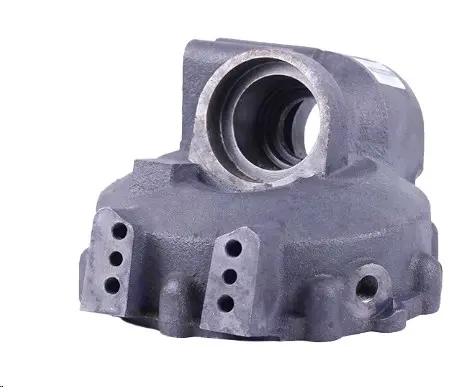

Корпус має об’ємну основу й підняту верхню частину з великим круглим отвором та внутрішніми уступами. На виступах розташовані ряди кріпильних отворів, збоку є окремий круглий отвір. Для встановлення має значення не лише зовнішня форма, а й розташування кожної посадки та точки кріплення відносно інших.

Корпус змінюють через тріщини, відламані виступи, деформацію, пошкоджену різьбу або розбиті посадкові місця. Його варто перевірити після сильного удару, а також коли люфт швидко повертається після ремонту. Водночас шум, підтікання чи вільний хід потребують перевірки причини: так можуть проявлятися зношені підшипники, несправні ущільнення або послаблене кріплення. Стан корпусу оцінюють після розбирання, коли доступні поверхні сполучення.

Як перевірити відповідність

Насамперед звірте ліве виконання. Позначення моделі трактора звужує вибір, але для остаточного підбору потрібне порівняння зі знятим корпусом. Очистьте його від бруду й залишків ущільнень, щоб можна було точно перевірити отвори, уступи та площини прилягання.

• Порівняйте форму основи, висоту верхньої частини та розташування виступів під кріплення.
• Звірте кількість і діаметри отворів, відстані між ними, а також різьбу в місцях, де вона передбачена.
• Перевірте діаметри посадок, глибину внутрішніх уступів і поверхні, в які впираються сполучені деталі.
• Зіставте бокові отвори й площини з’єднання: вони мають збігатися без перероблення кріплень.

Якщо посадка не відповідає потрібній, можливі перекіс, люфт або туге обертання механізму. Збіг лише частини кріпильних отворів не підтверджує придатність корпусу. Не намагайтеся усунути невідповідність сильнішим затягуванням болтів чи підточуванням виступів: це створює зайве навантаження та може пошкодити деталі під час складання.

Заміна та перевірка після складання

Техніку встановлюють на стійкі опори, розвантаживши сторону, яку ремонтують. Під час розбирання позначають положення сполучених деталей і зберігають послідовність шайб, втулок та регулювальних деталей, якщо вони є в конструкції. До перенесення деталей варто покласти обидва корпуси поруч і ще раз перевірити їхні посадки та кріплення.

Одночасно огляньте підшипники, ущільнення, кріпильні деталі та поверхні, що входять у корпус. Зношені підшипники й пошкоджені ущільнення замінюють, місця з’єднання очищають. Для запресовування застосовують відповідну оправку, передаючи зусилля на встановлювану деталь; удари по краях корпусу неприпустимі. Послідовність затягування, моменти та потрібні регулювання беруть із керівництва до конкретної техніки.

Завершивши складання, перевірте плавність руху, відсутність заклинювання та надмірного люфту, щільність з’єднань. Якщо механізм рухається з опором або виник перекіс, перевірте правильність посадок і порядок встановлення деталей. Таку причину усувають до початку роботи, щоб не навантажувати підшипники й кріплення понад належне.
