Корпус цапфы левый Foton 244, ДТЗ 244, Jinma 244/264 AMG

Левый корпус цапфы для Foton 244, ДТЗ 244, Jinma 244/264 предназначен для замены повреждённого корпуса при ремонте цапфенного узла. Он удерживает сопряжённые детали в заданном положении и воспринимает нагрузки через посадочные поверхности и крепления. От состояния корпуса зависит точность сборки: даже исправные подшипники не устраняют люфт, если их посадочные места разбиты. Обозначение товара — AMG.

Конструкция и причины замены

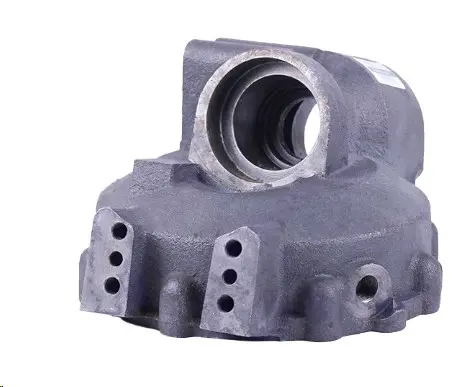

Корпус имеет объёмное основание, выступающую верхнюю часть с крупным круглым отверстием и внутренними ступенями, а также выступы с рядами крепёжных отверстий. Сбоку предусмотрено отдельное круглое отверстие. При подборе важны не только общий контур, но и взаимное расположение этих участков: от него зависит соединение корпуса с остальными деталями.

Поводом для замены служат трещины, обломанные крепёжные выступы, деформация, повреждение резьбы или износ посадочных поверхностей. Корпус также проверяют после сильного удара и при повторном появлении люфта после ремонта. Шум, течь или свободный ход сами по себе ещё не означают, что нужно менять именно корпус: причиной могут быть подшипники, уплотнения или ослабленные соединения. Решение принимают после разборки и осмотра мест сопряжения.

Что сверить со снятой деталью

Левое исполнение — обязательный критерий подбора. Название модели техники помогает сузить выбор, а окончательное совпадение проверяют по самому корпусу. Очистите снятую деталь, чтобы грязь и остатки уплотнений не скрывали форму поверхностей и отверстий.

• Сопоставьте контур основания, высоту и положение верхней части, расположение крепёжных выступов.
• Проверьте количество отверстий, расстояния между ними, их диаметры и резьбу там, где она предусмотрена.
• Измерьте посадочные диаметры и глубину ступеней; сравните упорные поверхности сопрягаемых деталей.
• Сверьте боковые отверстия и плоскости соединения, чтобы корпус можно было собрать без доработки креплений.

Неверная посадка может привести к перекосу, затруднённому вращению или люфту. Совпадения нескольких отверстий недостаточно: корпус должен подходить по всем сопряжениям. Стягивать несовпадающие детали болтами, растачивать посадки или подгонять крепёжные выступы вместо проверки соответствия нельзя.

Особенности установки

Перед разборкой зафиксируйте технику на устойчивых опорах и разгрузите ремонтируемую сторону. При снятии корпуса отметьте положение сопряжённых деталей и сохраните порядок шайб, втулок и регулировочных деталей, если они предусмотрены конструкцией. Старый корпус и новый удобно сравнить рядом до переноса деталей.

При сборке осмотрите подшипники, уплотнения, крепёж и поверхности деталей, входящих в корпус. Изношенные подшипники и повреждённые уплотнения заменяют, а места соединения очищают. Усилие при запрессовке прикладывают к устанавливаемой детали через подходящую оправку, без ударов по краям корпуса. Порядок затяжки, моменты и регулировки выбирают по руководству конкретной техники.

После сборки проверьте свободу движения механизма, отсутствие заеданий и лишнего люфта, плотность соединений. Если появляется перекос или сопротивление движению, сначала проверьте посадки и порядок сборки. Начинать эксплуатацию до устранения такой причины не стоит: дополнительная нагрузка ускоряет износ сопряжённых деталей.
