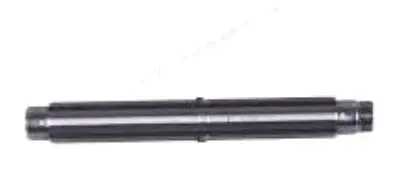

Вал вторинний Shifeng 240 AMG

Вторинний вал Shifeng 240 AMG працює в коробці передач і передає обертання далі через трансмісію. На ньому розміщуються деталі, які беруть участь у передаванні крутного моменту. Стан посадкових поверхонь визначає, наскільки точно вони утримуються на своїх місцях і як працюють підшипники. Вал замінюють під час ремонту коробки, коли пошкодження заважають забезпечити належну посадку та співвісність.

Будова та ознаки зношення

Деталь має видовжену циліндричну форму зі ступінчастими переходами діаметра. Для встановлення мають значення довжина кожної посадкової ділянки та розташування упорів. Навіть за однакової загальної довжини зміщений уступ може не дозволити правильно зібрати механізм. Під час огляду перевіряють поверхні на задири, спрацювання, пошкодження крайок і сліди прокручування деталей у місцях посадки.

Гул із коробки, люфт і вібрація під навантаженням — привід перевірити вал разом із підшипниками та шестернями. Самі звуки ще не визначають несправну деталь: причину встановлюють після розбирання. Особливої уваги потребують тріщини, викривлення, глибокі задири та зношені шийки. Якщо внутрішнє кільце підшипника вже не тримається на посадці належним чином, заміна лише підшипника не усуне спрацювання вала.

Як звірити деталь

Орієнтуйтеся на знятий вал і схему саме тієї коробки передач, яку ремонтуєте. Порівняйте загальну довжину, діаметри посадок, протяжність окремих ділянок і відстані між уступами. Перевірте форму кінців, а також усі шліци, різьби, канавки та місця фіксації, передбачені конструкцією. Збіг одного діаметра не підтверджує повну відповідність: важливо, щоб кожна суміжна деталь стала у правильне положення.

• Очищуйте поверхні перед вимірюванням і враховуйте, що спрацьована ділянка старого вала може мати зменшений діаметр.
• Зіставляйте посадки підшипників, шестерень і фіксаторів, а також їхнє розташування вздовж вала.
• Уточнюйте виконання встановленої коробки та доповнюйте підбір за моделлю порівнянням геометрії.

На що зважати під час заміни

Перш ніж знімати деталі зі старого вала, зафіксуйте їхню послідовність і напрямок установлення. Якщо є регулювальні шайби, збережіть відомості про їхнє розташування. Після розбирання огляньте підшипники, шестерні, упорні поверхні та деталі фіксації. Пошкоджені або зношені деталі, перенесені на новий вал, можуть залишити люфт у механізмі та спричинити повторне спрацювання.

Для складання потрібні відповідні оправки й опори. Напресовуючи підшипник на вал, передавайте зусилля на внутрішнє кільце, а не через тіла кочення. Уникайте ударів по торцях і не намагайтеся виправити перекіс затягуванням кріплення. Порядок складання, спосіб фіксації та осьовий зазор звіряють із документацією коробки передач. Перед запуском перевірте обертання механізму вручну: рух має бути без заклинювання. Невідповідні посадки або помилки регулювання можуть спричинити шум, перегрів підшипників і пошкодження деталей, що працюють разом із валом.
