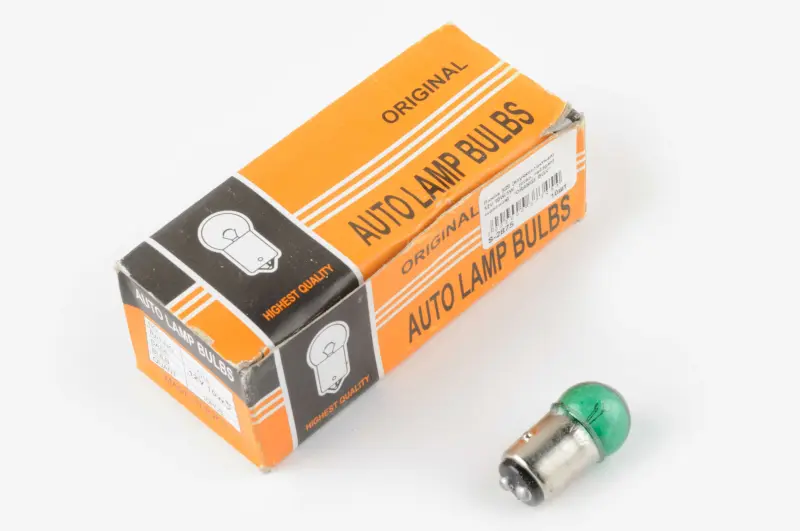

Лампа розжарювання S25 12 В 10/5 Вт, двоконтактна, зелена Orange Box

Двоконтактна лампа S25 12 В 10/5 Вт для стоп-сигналу та габариту

Лампа розжарювання Orange Box призначена для заднього ліхтаря мототехніки, у якому одне джерело світла виконує дві функції: позначає транспортний засіб габаритним вогнем і світить інтенсивніше під час гальмування. Номінальна напруга 12 В відповідає поширеним системам освітлення мотоциклів, скутерів і мопедів. Зелена колба відрізняє цю версію від звичайних прозорих ламп, тому її колір потрібно узгодити з конструкцією розсіювача конкретного ліхтаря.

Два режими освітлення в одній лампі

Позначення потужності 10/5 Вт вказує на два окремі режими. Нитка потужністю 5 Вт використовується для менш інтенсивного постійного габаритного світла, а режим 10 Вт створює помітніший сигнал під час натискання на гальмо. Два контакти в нижній частині цоколя дають ліхтарю змогу окремо вмикати кожний режим, тоді як металевий корпус утворює спільну посадкову частину.

Таке виконання розраховане на патрон із двома контактними майданчиками. Воно не замінює одноконтактну лампу S25, навіть якщо форма та діаметр колби здаються однаковими. Для правильної роботи мають збігатися напруга, обидва значення потужності, кількість нижніх контактів, розташування бічних фіксувальних штифтів і вільне місце всередині ліхтаря.

Конструкція та призначення

Колба формату S25 має округлу форму, зелене забарвлення та металевий байонетний цоколь. Під час монтажу лампа вставляється в патрон і закріплюється поворотом. Така посадка зручна для задніх ліхтарів мототехніки, де лампа має утримуватися під час вібрацій та зберігати контакт для двох режимів освітлення.

Основне призначення цієї моделі — поєднаний габаритний вогонь і стоп-сигнал. Встановлювати її в інший світловий прилад можна лише тоді, коли патрон розрахований на двоконтактну S25 з параметрами 12 В і 10/5 Вт. Назва S25 описує форму колби, але не визначає сумісність самостійно: лампи такого формату можуть відрізнятися цоколем, кількістю контактів і номінальною потужністю.

Що перевірити перед вибором

• Напруга: система освітлення техніки та позначення старої лампи мають відповідати 12 В.
• Потужність: потрібні обидва номінали — 10 Вт для яскравішого режиму та 5 Вт для габаритного світла.
• Контакти: патрон повинен мати два окремі контактні майданчики для двох режимів.
• Фіксація: порівняйте положення бічних штифтів і спосіб встановлення зі знятою лампою; цоколь має входити без підгинання контактів і надмірного зусилля.
• Колір: зелена колба повинна відповідати потрібному кольору світла та розсіювачу встановленого ліхтаря.
• Габарити: округла колба S25 має вільно розміщуватися в корпусі та не торкатися розсіювача.

Встановлення та перевірка

Перед заміною вимикають освітлення та дають старій лампі охолонути. Патрон варто оглянути на наявність забруднень, окиснення, ослаблених контактних пластин або слідів перегрівання. Нову лампу встановлюють рівно, суміщаючи бічні фіксатори з пазами патрона, а потім притискають і повертають до штатного закріплення. Якщо цоколь не входить вільно, потрібно ще раз порівняти посадку: додаткове зусилля не усуне невідповідність типів.

Після складання обидва режими перевіряють окремо. З увімкненим габаритом ліхтар повинен працювати менш інтенсивно, а під час натискання на гальмо — переходити на помітніше світло. Якщо один режим не вмикається або світло переривається від вібрації, додатково перевіряють патрон і контактні пластини. Лампа S25 12 В 10/5 Вт підходить для обслуговування поєднаного заднього ліхтаря лише за повного збігу параметрів, двоконтактної посадки та кольору колби.
