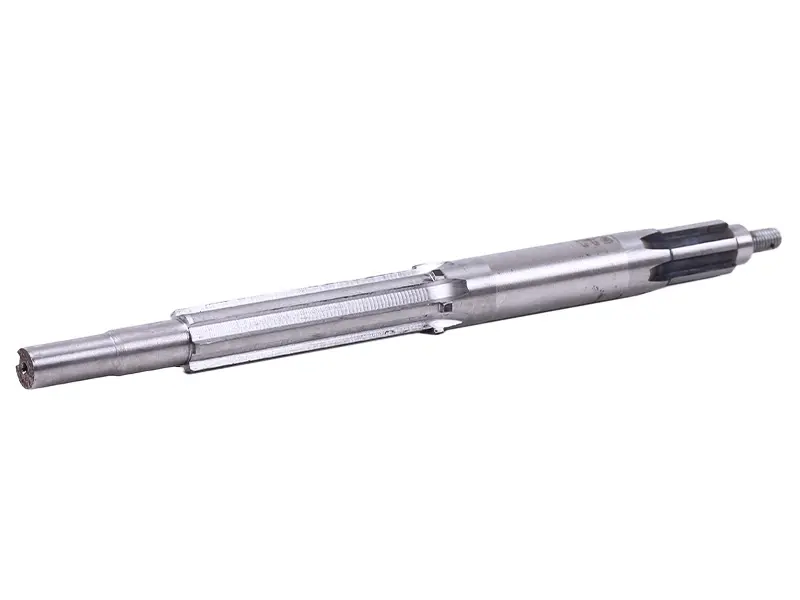

Вал первинний КПП/6 мототрактора, L-390 мм, TTG AMG-4

Первинний вал КПП/6 мототрактора приймає обертання на вході коробки передач і передає крутний момент далі через деталі трансмісії. Його замінюють у разі пошкодження шліців, зношення посадкових поверхонь або деформації, що заважає правильно скласти й відрегулювати коробку. Довжина вала — 390 мм, позначення виробу — TTG AMG-4. Для підбору загальну довжину звіряють разом із геометрією окремих ділянок, адже однаковий габарит ще не означає збігу всіх посадок.

Будова та призначення

Вал має ступінчасту форму, протяжну ділянку з поздовжніми шліцами, циліндричні посадкові поверхні та різьбовий кінець. Через шліци крутний момент передається сполученим деталям, а уступи й посадки визначають їхнє розташування вздовж осі. Справні з’єднання працюють без надмірного люфту, підшипники утримують вал у належному положенні. Зношення посадки порушує співвісність, а виробіток на шліцах може спричиняти удари під час зміни навантаження.

Ознаки пошкодження

Стукіт під навантаженням, посилення гулу коробки та відчутний люфт сполучених деталей є приводом перевірити стан вала. Такі прояви можуть мати й інші причини, тому під час розбирання оглядають також підшипники та відповідні шліцьові з’єднання. На демонтованому валу перевіряють бокові грані шліців, посадкові шийки й різьбу: шукають задири, тріщини, виробіток та сліди прокручування підшипника. Деформацію визначають за результатом вимірювання биття. До типових причин пошкоджень належать ударні навантаження, нестача мастила, перекіс під час складання та експлуатація зі зношеними опорами.

Як перевірити відповідність

Порівняйте новий вал зі знятим і конструкцією конкретної коробки передач. Окрім довжини 390 мм, потрібно звірити діаметри та довжини посадкових шийок, відстані між уступами, розташування шліцьових ділянок, кількість і профіль шліців. Для різьби перевіряють діаметр, крок і довжину нарізаної частини. Окремо зіставляють місця фіксації деталей та положення упорів. Розбіжність може завадити посадці підшипника або змістити шестерню вздовж осі. Позначення КПП/6 звіряють із позначенням коробки, не пропускаючи перевірку геометрії.

Заміна та контроль складання

Для встановлення первинного вала коробку розбирають у послідовності, передбаченій для конкретного мототрактора. Під час демонтажу зберігають порядок шестерень, втулок, шайб і фіксаторів, якщо вони є в конструкції. Посадки очищують, перевіряють стан підшипників, ущільнень і деталей, що з’єднуються зі шліцами. Зношені сполучені деталі замінюють разом із валом: інакше люфт залишиться, а нові поверхні швидше зазнають пошкоджень.

Під час запресовування підшипника зусилля прикладають до кільця, яке встановлюється з натягом, без передавання навантаження через тіла кочення. Шліци суміщають без забивання, різьбовий кінець бережуть від ударів. Після складання контролюють вільне обертання, осьове положення деталей і перемикання передач відповідно до вимог коробки. Якщо є заїдання або зайвий люфт, причину усувають до запуску. Помилка підбору здатна порушити зачеплення шестерень і перевантажити підшипники, тому перевірку з’єднань завершують до випробування під навантаженням.
