Плунжер ТНВД 4L22BT AMG

Плунжер ТНВД 4L22BT AMG призначений для ремонту паливного насоса високого тиску. Рухаючись усередині спряженої втулки, плунжер створює тиск для подавання палива до форсунки. Стан цієї точної пари впливає на те, як насос забезпечує подачу під час запуску двигуна та роботи з навантаженням. Деталь підбирають для відновлення насосної секції після підтвердження зношення або пошкодження плунжерного спряження.

Будова та призначення

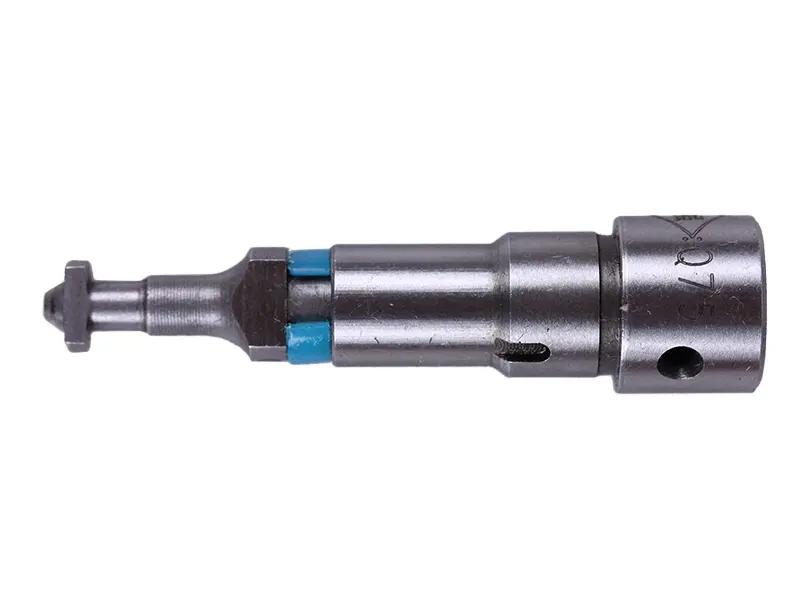

Деталь має ступінчастий циліндричний корпус із бічними отворами та виступний хвостовик з опорною головкою. Для встановлення мають значення розташування отворів, переходи діаметрів і форма хвостовика. Вони повинні відповідати посадці в насосі, його приводу та механізму регулювання подачі. Однієї подібності зовнішнього контуру для правильного підбору недостатньо.

Між плунжером і втулкою залишається малий робочий зазор. Паливо не лише стискається в секції, а й бере участь у змащуванні спряжених поверхонь. Абразивні частинки, вода та недостатнє змащування прискорюють їх пошкодження. Коли зазор через зношення збільшується, зростають внутрішні витоки й насосу складніше забезпечувати потрібну подачу. Задири можуть перешкоджати руху плунжера та спричинити його заклинювання.

Ознаки несправності

Утруднений запуск прогрітого двигуна, нестійка робота й втрата тяги можуть бути приводом для перевірки насосної секції. Проте ці прояви не вказують однозначно на плунжер: заміну обґрунтовують діагностикою паливоподачі та оглядом розібраного насоса. На поверхнях шукають поздовжні риски, задири й сліди корозії. Відсутність помітних пошкоджень ще не підтверджує герметичності пари — її оцінюють перевіркою.

Як підібрати деталь

Зіставте позначення насоса та секції, маркування демонтованої деталі й особливості її будови. Виміряйте загальну довжину та посадкові діаметри, звірте розміщення бічних отворів, форму хвостовика й опорної головки. Вимірювальний інструмент тут потрібен навіть тоді, коли деталі здаються однаковими. Самого позначення двигуна недостатньо, особливо якщо насос раніше замінювали або відновлювали.

За результатами дефектування визначають і потребу в заміні спряжених частин. Плунжер із втулкою утворюють прецизійну пару, тому довільне поєднання частин різних пар може призвести до витоків або заклинювання. Установлення нового плунжера в зношену втулку саме по собі не відновлює герметичність секції.

Що врахувати під час заміни

Насос очищають до розбирання, а відкриті канали та точні поверхні захищають від пилу й ворсу. Деталі різних секцій не змішують; положення елементів регулювання фіксують до демонтажу. Разом із плунжерним спряженням оглядають зворотну пружину, опори та ущільнення розібраної секції. Пошкоджені ущільнення замінюють. Якщо виявлено бруд або воду, до складання усувають причину їх потрапляння в паливо.

Послідовність складання, орієнтацію деталей і налаштування визначають за документацією насоса. Прецизійні поверхні не зачищають наждачним папером і не припасовують силою. Після ремонту перевіряють вільний рух механізму, герметичність і подачу секції на стенді. Невідповідна геометрія чи помилка складання можуть спричинити заїдання, недостатню або нерівномірну подачу палива й потребу знову розбирати насос.
