Плунжер ТНВД 4L22BT AMG

Плунжер ТНВД 4L22BT AMG предназначен для ремонта топливного насоса высокого давления. В насосе плунжер движется внутри сопряжённой втулки и создаёт давление, необходимое для подачи топлива к форсунке. От состояния этой точной пары зависит способность насоса сохранять подачу при пуске и под нагрузкой. Деталь подбирают при восстановлении насосной секции, когда проверка выявила износ или повреждение плунжерного сопряжения.

Конструкция и работа

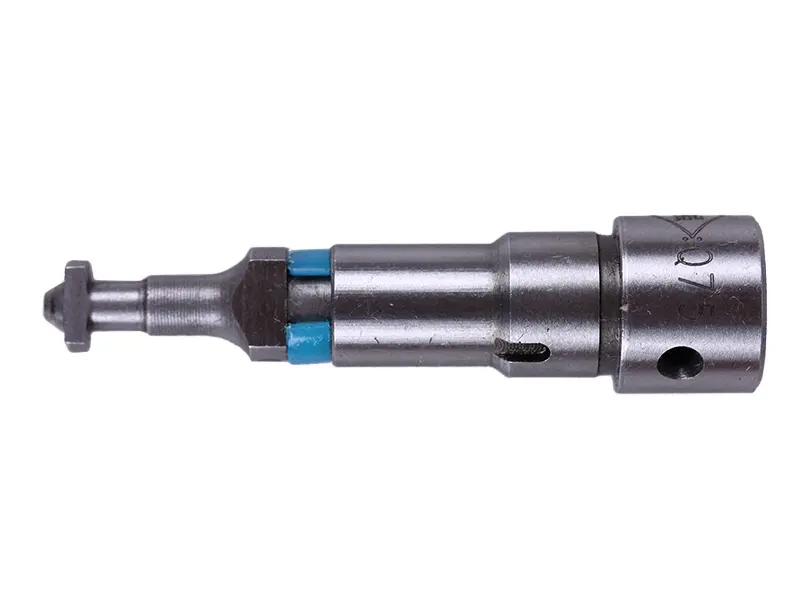

Деталь имеет ступенчатый цилиндрический корпус с боковыми отверстиями и выступающий хвостовик с опорной головкой. При подборе имеют значение не только общий силуэт, но и расположение отверстий, переходы диаметров и форма хвостовика. Эти участки должны соответствовать посадке в насосе и соединению с его приводом и механизмом регулирования подачи.

Плунжер работает с малым зазором относительно втулки. Топливо служит рабочей средой и участвует в смазывании сопряжённых поверхностей, поэтому загрязнения, вода и недостаточная смазка ускоряют их повреждение. Износ увеличивает внутренние утечки: часть топлива проходит через зазор вместо того, чтобы поступать к форсунке под требуемым давлением. Задиры могут затруднять движение плунжера вплоть до заедания.

Когда требуется замена

Поводом для проверки могут стать затруднённый пуск, особенно прогретого двигателя, неравномерная работа и снижение тяги. Эти признаки сами по себе не доказывают неисправность плунжера: решение о замене принимают после проверки топливоподачи и состояния насосной секции. При разборке обращают внимание на продольные риски, задиры, коррозию и повреждения сопряжённых поверхностей. Оценить герметичность пары только по внешнему виду нельзя.

Что сверить при подборе

Сопоставьте обозначение насоса и его секции, маркировку снятой детали и её конструкцию. Проверьте общую длину, посадочные диаметры, положение боковых отверстий, форму хвостовика и опорной головки. Размеры снимают измерительным инструментом, а не оценивают на глаз. Совпадение одного обозначения двигателя не заменяет проверки самого насоса, особенно если его уже ремонтировали или меняли.

Уточните, какие сопряжённые части требуется заменить по результатам дефектовки. Плунжер и втулка образуют прецизионную пару: произвольное сочетание деталей из разных пар может нарушить герметичность или привести к заклиниванию. Не стоит рассчитывать, что новый плунжер устранит утечки через изношенную втулку.

Особенности установки

Работу выполняют на очищенном насосе, защищая открытые каналы и детали от пыли и ворса. При разборке сохраняют принадлежность деталей к секции и фиксируют положение регулирующих элементов. Одновременно осматривают сопряжённую втулку, возвратную пружину, опоры и уплотнения разобранной секции. Повреждённые уплотнения заменяют, а причину попадания грязи или воды устраняют до сборки.

Порядок сборки, ориентацию деталей и регулировки выбирают по документации насоса. Прецизионные поверхности не обрабатывают наждачной бумагой и не подгоняют силой. После вмешательства проверяют свободное движение механизма, герметичность и подачу секции на стенде. Ошибка подбора или сборки может вызвать заедание, недостаточную либо неравномерную подачу топлива и повторную разборку насоса.
