Муфта рухома додаткової КПП Z-15 Jinma 200/204/240/244 AMG

Рухома муфта додаткової КПП Z-15 Jinma 200/204/240/244 AMG призначена для перемикання зачеплення всередині додаткової коробки передач. Вона пересувається вздовж шліцьового з’єднання, з’єднує або роз’єднує спряжені деталі та бере участь у передаванні крутного моменту у вибраному положенні механізму. Для правильної роботи муфта має не лише підходити до вала, а й вільно проходити весь передбачений хід.

Будова та призначення

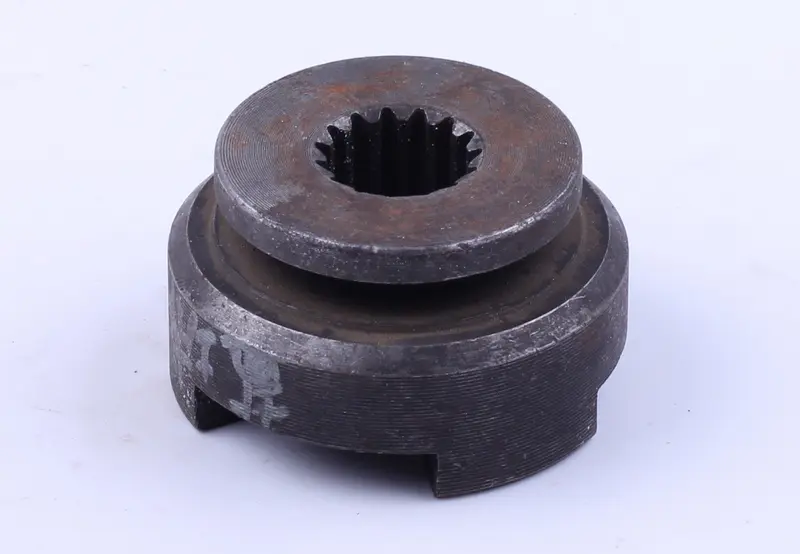

Деталь має круглий ступінчастий корпус, центральний отвір із внутрішніми шліцами та кільцеву проточку зовні. У нижній частині є виступи й вирізи. Внутрішні шліци утримують зв’язок із відповідною шліцьовою поверхнею під час осьового переміщення. Через зовнішню проточку механізм перемикання пересуває муфту, тому зношення її бічних стінок впливає на точність увімкнення.

Значення має взаємне розташування посадки, проточки та ділянок зачеплення. Однаковий зовнішній діаметр ще не означає, що деталь працюватиме правильно: інша висота корпусу або зміщена проточка можуть обмежити переміщення. Коли муфта входить у зачеплення лише частково, навантаження припадає на краї контактних поверхонь, і вони швидше зношуються.

Ознаки несправності

Муфту варто перевірити, якщо перемикання стало тугим, вибране положення вмикається не повністю, самовільно вимикається або з’явився помітний люфт. Причина може бути також у вилці чи фіксації механізму, тому заміну визначають після огляду. На демонтованій деталі перевіряють внутрішні шліци, кромки виступів і стінки проточки. Тріщини, відколи, значне заокруглення країв і задири на поверхнях ковзання свідчать про потребу заміни.

Як перевірити відповідність

Порівняйте нову муфту зі знятою та з конструкцією конкретної коробки. Звірте кількість і профіль внутрішніх шліців, посадкові діаметри, загальну висоту, діаметри зовнішніх ступенів, ширину та положення кільцевої проточки. Перевірте також кількість, форму й розташування виступів і вирізів. Позначення Z-15 враховуйте під час підбору, а відповідність спряжень перевіряйте за їхньою геометрією.

Розміри знімайте на ділянках, які зберегли форму: зношені кромки дають неточний результат. Якщо стара деталь сильно пошкоджена, додатково звірте посадку з валом і відповідною частиною зачеплення. Невідповідний профіль шліців спричиняє люфт або надто тугу посадку. Помилка в розташуванні проточки може перекосити муфту чи залишити її без потрібного запасу ходу.

Що врахувати під час заміни

Для доступу до муфти розбирають відповідну частину додаткової КПП у послідовності, передбаченій для конкретної техніки. Під час демонтажу фіксують орієнтацію деталі й розміщення фіксаторів. Перед установленням очищають спряжені поверхні від бруду та частинок зношення. Оглядають шліци вала, поверхні зачеплення й вилку перемикання. Пошкодження суміжних деталей потрібно усунути під час цього ж ремонту, щоб вони не зношували нову муфту.

Деталь установлюють правильною стороною та насувають на шліци без забивання ударами. Змащення і фіксацію виконують відповідно до вимог коробки передач. До закриття корпусу перевіряють вільний хід, повне зачеплення та утримання потрібних положень. Якщо муфта заклинює, перекошується або завчасно впирається, перевіряють відповідність деталей і складання. Додаткове зусилля на важелі не усуває причину й може пошкодити механізм перемикання.
