Муфта рухома Jinma 254 AMG

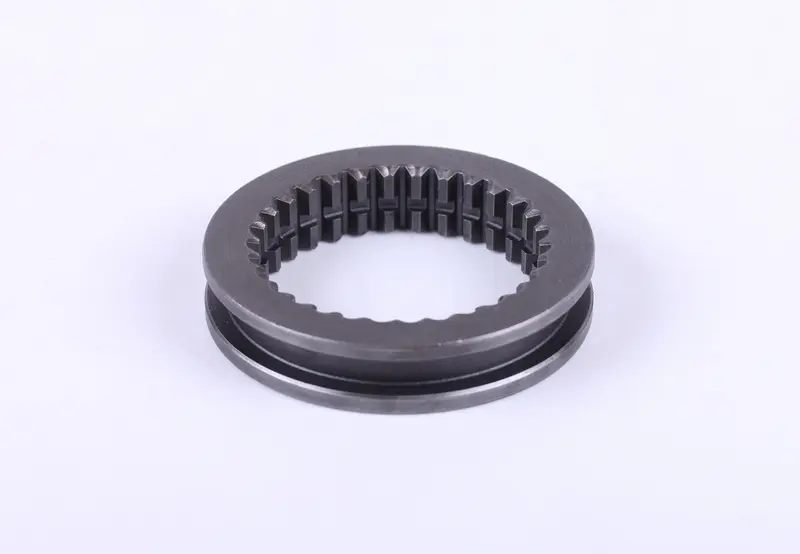

Рухома муфта Jinma 254 AMG — кільцева деталь із внутрішніми зубцями та зовнішньою кільцевою канавкою. Муфти такого типу пересуваються вздовж осі сполученої деталі й беруть участь у вмиканні механічного з'єднання. Справні зубці, вільне ковзання напрямною поверхнею та правильне положення муфти забезпечують повне зачеплення й можливість роз'єднати механізм без заклинювання.

Будова та ознаки зношення

Внутрішній зубчастий профіль зчіплюється з відповідною деталлю, а зовнішня канавка взаємодіє з механізмом переміщення. Під час огляду знятої муфти перевіряють обидві ділянки. На зубцях шукають відколи, зім'яті крайки та нерівномірне спрацювання. На бічних стінках канавки звертають увагу на задири й сліди сильного тертя. Тріщини та пошкодження кільцевого корпусу також є підставою для заміни.

Утруднене вмикання, заїдання під час руху, неповне зачеплення або самовільне роз'єднання під навантаженням можуть свідчити про несправність рухомого з'єднання. За таких симптомів перевіряють муфту разом із зубцями сполученої деталі, напрямною поверхнею, приводом перемикання та фіксацією положення. Якщо ходу привода бракує або деталі перекошені, встановлення нової муфти саме по собі проблему не розв'яже.

Як підібрати муфту

Зіставляйте деталь зі знятим зразком і каталогом конкретного механізму. Назва моделі допомагає звузити підбір, проте потрібно перевірити внутрішній профіль, габарити та положення канавки. Муфти з близьким зовнішнім діаметром можуть мати різне зачеплення й довжину ходу. Навіть якщо деталь надягається без зусилля, слід переконатися, що вона правильно працюватиме в обох крайніх положеннях.

• Порахуйте внутрішні зубці, порівняйте їхню форму та розміри посадкового отвору.
• Виміряйте зовнішній діаметр і загальну ширину муфти, звірте торці та вхідні крайки.
• Перевірте ширину, глибину й відстань зовнішньої канавки від торців.
• Порівняйте орієнтацію деталі та глибину зачеплення в положеннях, передбачених механізмом.

Встановлення та контроль

Перш ніж розбирати з'єднання, зафіксуйте положення муфти й послідовність сусідніх деталей. Техніку зупиняють і унеможливлюють випадковий запуск. Після демонтажу очищають місце встановлення, оглядають зубці сполученої деталі, поверхні ковзання та деталі привода, що пересувають муфту. Зношення суміжних поверхонь або пошкодження привода може швидко вивести нову муфту з ладу, тому ці місця перевіряють під час тієї самої заміни.

Муфту встановлюють у потрібній орієнтації відповідно до схеми складання механізму. Не насаджуйте її ударами: опір може вказувати на невідповідність профілю, задирки чи перекіс. Мастило та спосіб фіксації обирають за вимогами механізму, який ремонтують. Після складання перевіряють повний хід, вмикання та вимикання з'єднання без надмірного зусилля. Невідповідні зубці, зміщена канавка або недостатня глибина зачеплення спричиняють заїдання, удари по крайках зубців і прискорене зношення суміжних деталей.
