Шланг гідравліки кран — бачок для мототрактора, 620 мм, штуцер — гайка, AMG

Шланг гідравліки кран — бачок з’єднує ці частини гідросистеми мототрактора та забезпечує проходження робочої рідини між ними. Довжина — 620 мм, позначення з’єднань — штуцер — гайка. Для правильного підбору звіряють обидва кінці зі знятим шлангом: самої довжини та однакового призначення недостатньо, щоб з’єднання підійшло.

Будова шланга

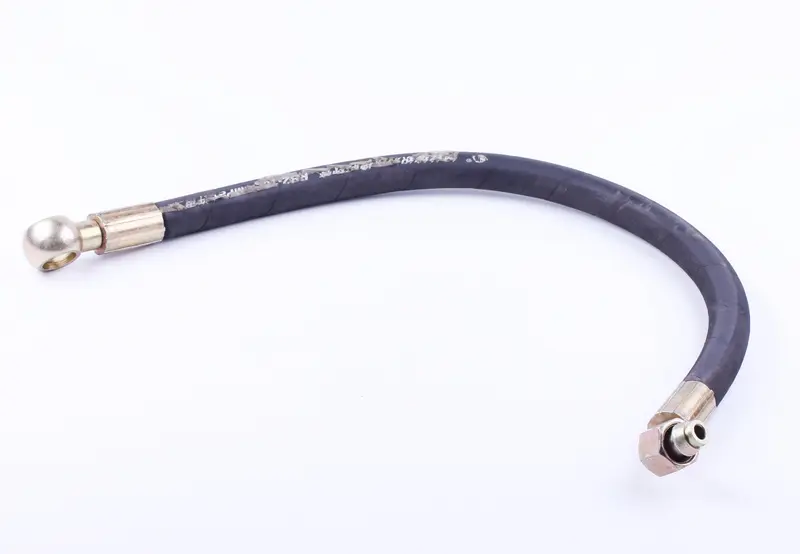

Гнучка частина має чорну зовнішню оболонку. Наконечники закріплені обтискними гільзами: на одному кінці є кільцеве вушко, на іншому — шестигранна гайка. Така конструкція дає змогу прокласти шланг між точками підключення з плавним вигином. Водночас гнучкість не дозволяє встановлювати його з натягом, перекручувати або складати під гострим кутом.

За герметичність відповідають як стінка шланга й обтиск, так і поверхні рознімних з’єднань. Коли біля наконечника з’являється рідина, спершу визначають місце витоку. Несправне ущільнення в місці підключення та теча з-під гільзи потребують різних дій. Додаткове затягування гайки не усуне пошкодження обтиску й може зіпсувати справну різьбу або посадочну поверхню.

Ознаки зношення

Шланг перевіряють, якщо на ньому є вологі сліди, тріщини, здуття, потертості чи заломи. Найбільше уваги приділяють ділянкам біля наконечників, вигинам і місцям контакту з іншими деталями. Витік крізь оболонку, значне перетирання або пошкодження наконечника — причини замінити шланг. Якщо він треться об кронштейн чи край кожуха, під час заміни усувають і причину тертя, інакше нова деталь зношуватиметься там само.

Як перевірити відповідність

Порівняйте загальну довжину, форму наконечників та їхнє розташування відносно один одного. У кільцевого вушка звірте отвір під з’єднувальний болт, товщину й поверхні під ущільнення. Для кінця з гайкою перевірте діаметр і крок різьби, а також форму ущільнювального з’єднання. Збіг різьби сам по собі не означає герметичності: якщо посадочні поверхні різні, рідина може витікати й після затягування.

Довжину 620 мм оцінюють разом із маршрутом прокладання. Між краном і бачком шланг має лежати без натягу та різких перегинів, не торкатися гострих країв. Якщо точки підключення зміщуються під час руху механізму, запас довжини перевіряють у всіх його положеннях. Окремо зіставляють вимоги системи до робочої рідини й тиску з характеристиками шланга, який замінюють.

Монтаж і перевірка

Перед роз’єднанням зупиняють техніку, скидають тиск у гідросистемі та очищують місця підключення. Для залишків рідини готують ємність, а відкриті отвори захищають від бруду. Оглядають з’єднувальний болт, відповідні штуцери, ущільнення та кріплення вздовж шланга. Пошкоджені ущільнення замінюють такими, що відповідають конкретному з’єднанню за типом і розміром.

Обидва наконечники спочатку приєднують без остаточного затягування, щоб правильно укласти гнучку частину. Потім затягують кріплення з передбаченим для нього зусиллям, утримуючи шланг від перекручування. Рівень рідини відновлюють за інструкцією техніки, після чого перевіряють стики та прокладання. Витік під тиском не шукають долонею. Невідповідні наконечники або постійний натяг можуть спричинити втрату рідини й повторне пошкодження шланга.
