Шланг гідравліки до циліндра мототрактора 560 мм, штуцер — гайка, AMG

Шланг гідравліки до циліндра мототрактора з’єднує гідроциліндр із гідравлічною магістраллю та пропускає робочу рідину. Гнучке з’єднання дає змогу прокласти підведення з урахуванням розташування й руху деталей механізму. Позначення L-560 mm відповідає довжині 560 мм, тип приєднання — «штуцер — гайка». AMG — позначення товару.

Будова та ознаки зношення

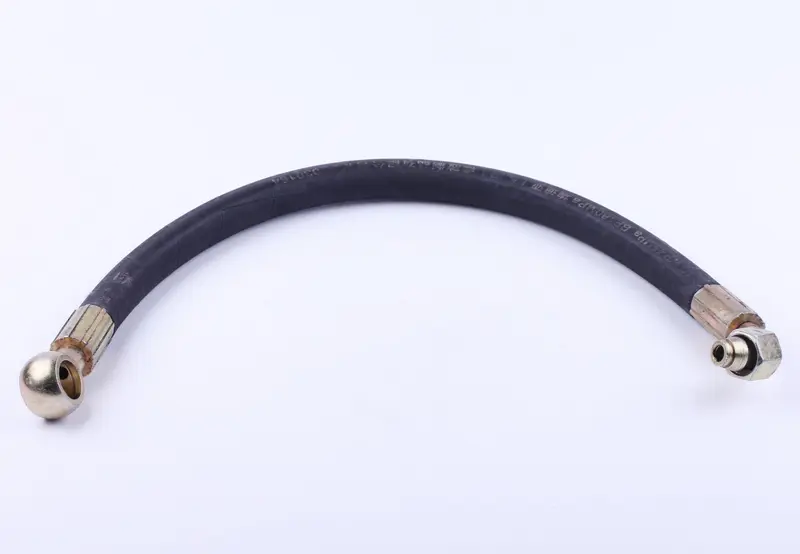

Шланг складається з чорної гнучкої частини та наконечників з обтискними втулками на обох кінцях. Один кінець має вушко, інший — гайку. Для правильної роботи потрібно не лише приєднати наконечники, а й забезпечити вільне прокладання шланга: без скручування, натягу та контакту з деталями, об які він може перетертися.

Тріщини зовнішньої оболонки, здуття, глибокі потертості, заломи та підтікання біля обтиску є причинами замінити шланг. Зношення прискорюють тертя об раму, різкий перегин біля наконечника й натяг під час руху циліндра. Якщо рідина з’являється в місці приєднання, спершу визначте джерело: витік може виникати через шланг, ущільнення або пошкоджену поверхню деталі, до якої він під’єднаний.

Як перевірити відповідність

Порівняйте довжину 560 мм зі знятим шлангом, звертаючи увагу на початкову й кінцеву точки вимірювання. Зіставте форму та взаємне розташування наконечників, діаметр отвору вушка, розмір і крок різьби гайки. Окремо перевірте спосіб ущільнення. Однакова довжина ще не означає однакове приєднання: гайка має відповідати різьбі на техніці, а контактні поверхні — штатній конструкції з’єднання.

Перевіряйте прокладання з урахуванням повного ходу механізму. Закороткий шланг навантажує наконечники, а надмірна довжина утворює петлі, які можуть зачіпати рухомі частини. Біля обтискних втулок не повинно бути різких заломів. Допустимий тиск і придатність до робочої рідини потрібно зіставити з вимогами гідросистеми та технічними відомостями на шланг для заміни. За зовнішнім діаметром або формою приєднань ці параметри не визначають.

На що зважати під час заміни

Заглушіть мототрактор, надійно зафіксуйте піднятий механізм опорами та скиньте тиск за інструкцією техніки. Перш ніж роз’єднувати магістраль, очистьте зону навколо наконечників: бруд не має потрапляти у відкриті канали. Запам’ятайте положення кінців шланга та місця його кріплення. Огляньте різьбу, ущільнювальні поверхні, відповідні штуцери й тримачі. Пошкоджені ущільнення замініть тими, що відповідають конструкції з’єднання.

Під час монтажу не допускайте скручування гнучкої частини; затягуючи гайку, утримуйте наконечник. Дотримуйтеся моменту затягування для відповідного з’єднання та штатного маршруту прокладання. Після встановлення перевірте рівень робочої рідини й видаліть повітря в порядку, визначеному виробником техніки. Перші рухи механізму виконуйте без навантаження, перевіряючи герметичність і положення шланга. Не шукайте витік під тиском рукою. Помилка в різьбі, перекіс ущільнення або натяг можуть спричинити втрату рідини та порушення роботи гідроциліндра.
