Шестерня диференціала з блокуванням Z-15/16 для мототрактора AMG

Шестерня диференціала з блокуванням Z-15/16 для мототрактора потрібна для ремонту механізму, що передає обертання до ведучих коліс. У повороті диференціал дає колесам змогу обертатися з різною швидкістю. Блокування обмежує цю різницю, коли техніці потрібна краща прохідність. Заміна зношеної шестерні має відновити правильне зачеплення та роботу блокування, адже навантаження передається через зубці й посадкові поверхні. У позначенні деталі збережено індекс AMG.

Будова та ознаки зношення

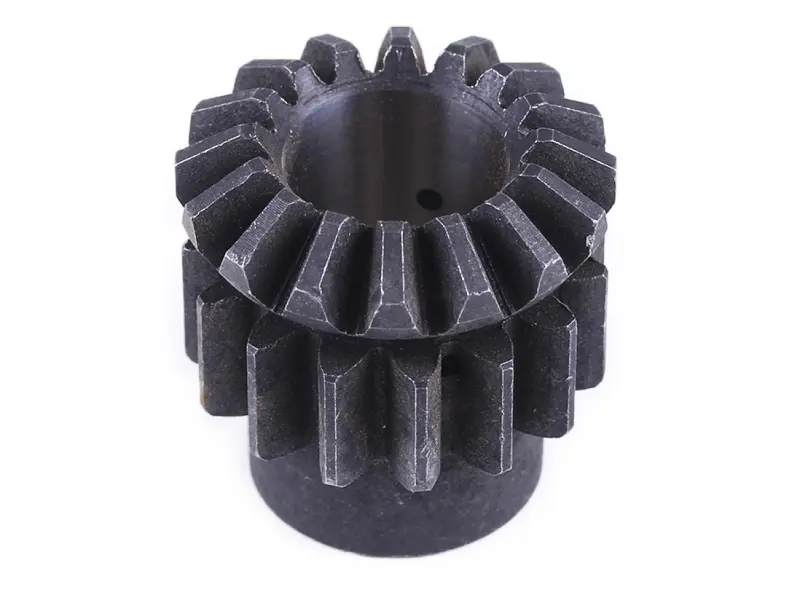

Шестерня має центральний отвір, циліндричний виступ і два зубчасті вінці різної форми. Зубці верхнього вінця розташовані на конічній поверхні, нижнього — уздовж зовнішнього кола корпусу. Під час підбору потрібно зіставити всю геометрію деталі, а не лише її зовнішній діаметр. Позначення Z-15/16 звіряють разом із формою зубців та їхнім розташуванням.

Хрускіт, стукіт, ривки під час передавання тяги або труднощі з увімкненням і вимкненням блокування — привід оглянути диференціал. Самі по собі ці прояви ще не визначають, яку деталь потрібно міняти: причиною можуть бути й сусідні зношені частини. На шестерні шукають відколи, тріщини, викришування та помітне спрацювання поверхонь зубців. Окремо перевіряють отвір і посадкові ділянки на задири. Якщо люфт виник через зношення спряженої поверхні, встановлення лише нової шестерні його не усуне.

Як перевірити відповідність

Порівняйте зі знятою шестернею обидва вінці: кількість зубців, профіль, напрямок і взаємне положення. Виміряйте діаметр центрального отвору, зовнішні діаметри вінців, загальну висоту та довжину циліндричного виступу. Зіставте торці, уступи й розташування отворів. Відмінність у цих параметрах може завадити складанню або змістити шестерню відносно деталей, з якими вона працює в зачепленні.

Будову блокування перевіряють саме для встановленого на техніці диференціала. Огляньте також відповідну деталь, з якою шестерня з'єднується під час увімкнення блокування. Спрацьовані крайки зачеплення можуть перешкоджати повному ввімкненню та спричиняти зрив під навантаженням. Для підбору варто користуватися каталогом конкретного мототрактора, а зняту шестерню залишити для порівняння до завершення ремонту.

Заміна та контроль складання

Шестерню встановлюють після розбирання диференціала за ремонтною документацією техніки. Під час зняття фіксують її орієнтацію та послідовність шайб, втулок і фіксаторів, якщо вони є в конструкції. З порожнини механізму прибирають продукти зношення. Водночас оглядають спряжені зубці, опори та механізм увімкнення блокування: пошкодження поруч здатні швидко зіпсувати нову деталь.

Під час складання дотримуються передбачених зазорів і способу фіксації та застосовують мастильний матеріал, придатний для цієї трансмісії. Якщо шестерня стає з перекосом або впирається, її не слід притягувати кріпленням — спершу з'ясовують причину. До навантаження перевіряють вільне обертання без заклинювання, повне ввімкнення та вимкнення блокування. Невідповідна посадка чи неповне зачеплення призводять до шуму, прискореного зношення й відколювання зубців.
