Шестерня дифференциала с блокировкой Z-15/16 для мототрактора AMG

Шестерня дифференциала с блокировкой Z-15/16 для мототрактора применяется при ремонте механизма передачи вращения к ведущим колёсам. Дифференциал позволяет колёсам вращаться с разной скоростью в повороте, а блокировка ограничивает эту разницу, когда требуется повысить проходимость. При замене шестерни важно восстановить правильное зацепление и работу блокировки: от состояния зубьев и посадки зависит передача нагрузки внутри механизма. В обозначении детали сохранён индекс AMG.

Конструкция и причины замены

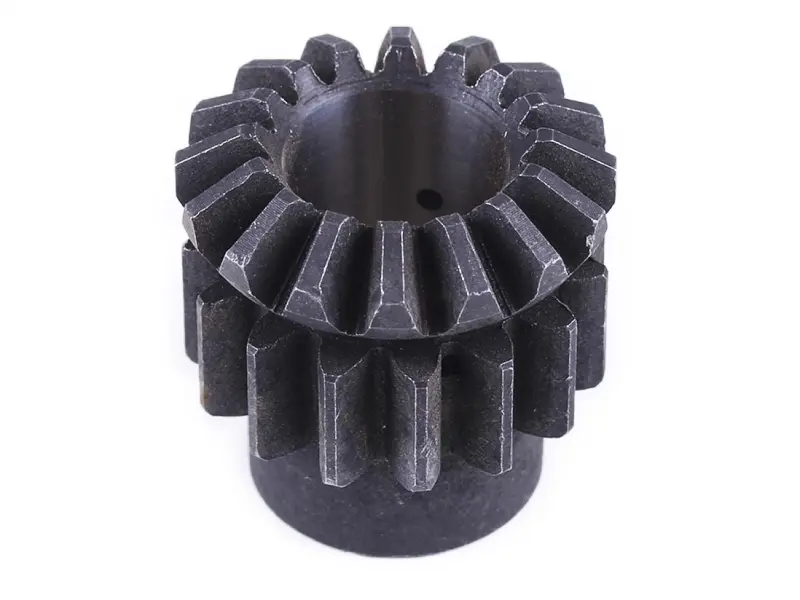

Деталь имеет центральное отверстие, выступающую цилиндрическую часть и два зубчатых венца разной формы. У верхнего венца зубья расположены на конической поверхности, у нижнего — вдоль наружной окружности корпуса. Такая геометрия требует точного сопоставления со снятой шестернёй: одного сходства по наружному диаметру недостаточно. Обозначение Z-15/16 нужно учитывать вместе с фактической формой и расположением зубьев.

Поводом для проверки служат хруст, стук, рывки при передаче тяги или затруднённое включение и выключение блокировки. Эти симптомы могут возникать и при повреждении соседних деталей, поэтому решение о замене принимают после осмотра механизма. На самой шестерне проверяют зубья на сколы, трещины, выкрашивание и выраженную выработку по рабочим поверхностям. Задиры в отверстии и повреждение посадочных участков также требуют внимания: новая деталь не устранит люфт, если изношена ответная посадка.

Что сверить при подборе

Сопоставьте оба зубчатых венца со снятой деталью: количество зубьев, их профиль, направление и взаимное расположение. Отдельно измерьте диаметр центрального отверстия, наружные диаметры венцов, общую высоту и длину выступающей цилиндрической части. Проверьте торцы, уступы и расположение отверстий. Ошибка даже в одном из этих признаков может помешать сборке либо изменить положение шестерни относительно сопряжённых деталей.

Учитывайте устройство блокировки именно вашего дифференциала. Сверяйте не только саму шестерню, но и ответную деталь, с которой она соединяется при включении механизма. Изношенные кромки зацепления могут мешать полному включению и приводить к срыву под нагрузкой. Для уверенного подбора полезно сопоставить снятую шестерню с каталогом конкретного мототрактора и сохранить её до окончания сборки.

Установка и проверка

Замену выполняют с разборкой дифференциала по ремонтной документации техники. До снятия фиксируют ориентацию шестерни и порядок расположения шайб, втулок и фиксаторов, если они предусмотрены конструкцией. После разборки удаляют продукты износа и осматривают сопряжённые зубья, опоры и механизм включения блокировки. Повреждённые соседние детали оставлять без внимания нельзя: они могут быстро испортить новую шестерню.

При сборке сохраняют предусмотренные зазоры и способ фиксации, используют подходящую для трансмиссии смазку. Шестерню нельзя затягивать на место крепежом, если она упирается или перекашивается: сначала выясняют причину несоответствия. До работы под нагрузкой проверяют свободное вращение, отсутствие закусывания, полное включение и выключение блокировки. Неправильная посадка или неполное зацепление вызывают шум, ускоренный износ и риск скола зубьев.
