Плита перехідна КПП мінітрактора AMG

Перехідна плита КПП мінітрактора AMG з'єднує коробку перемикання передач із суміжною частиною трансмісії. Вона забезпечує взаємне розташування корпусів і утворює площину для їх кріплення. Під час заміни потрібно перевірити не лише збіг отворів під болти, а й відповідність посадок. Від цього залежить, чи зійдуться деталі без перекосу та чи збережуть правильне положення після затягування.

Будова та пошкодження

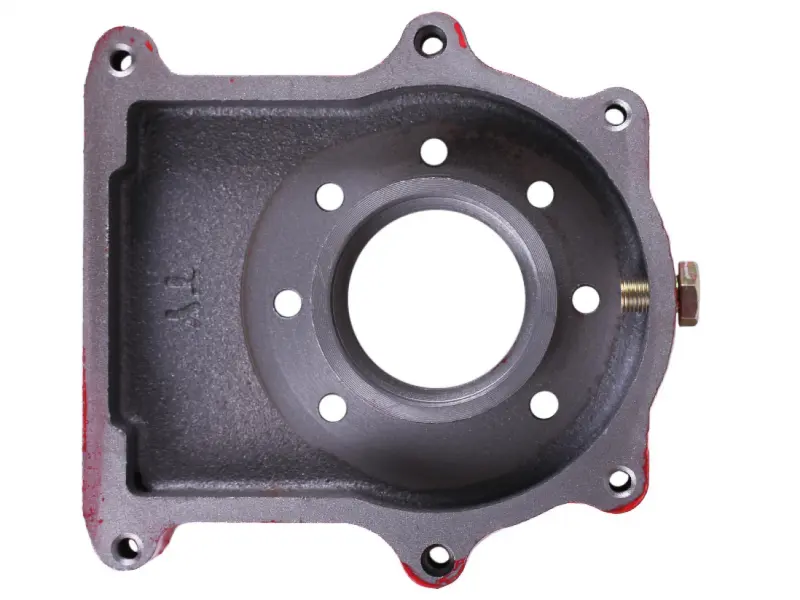

Плита має складний зовнішній контур, заглиблену внутрішню частину й великий центральний отвір із кільцевою посадковою поверхнею. Навколо центрального отвору розташовані наскрізні отвори, а по краях — виступи для кріплення. Збоку встановлена різьбова деталь із шестигранною головкою. Порівнювати потрібно всю форму плити, зокрема розміщення крайніх виступів і бокового різьбового отвору. Збігу одного лише центрального отвору недостатньо для взаємозамінності.

Плиту замінюють у разі тріщин, відламаних кріпильних виступів, видовжених отворів, пошкоджених посадок або деформованої площини прилягання. Причиною можуть бути удар, робота з послабленими болтами чи спроба стягнути кріпленням корпуси, які не стали на свої місця. Якщо з'єднання зміщується або болти доводиться постійно підтягувати, варто перевірити стан плити та прилеглих поверхонь. Шум і вібрація також є приводом оглянути з'єднання, але за цими ознаками не можна визначити несправність самої плити без перевірки.

Як перевірити відповідність

Зіставте зі знятою деталлю зовнішній контур, товщину, глибину внутрішньої порожнини, діаметр центрального отвору та розміри кільцевої посадки. Перевірте кількість кріпильних отворів, їхні діаметри й відстані між центрами. Огляньте обидві сторони: уступи, виступи та посадкові пояски мають відповідати поверхням суміжного корпусу. Інакше одна з деталей може впертися в плиту ще до того, як площини прилягання зійдуться.

Використовуйте стару плиту як зразок разом із замірами корпусу, до якого вона кріпиться. Розбиті отвори та сколоті краї не відтворюють початкової геометрії, тому пошкоджені ділянки потрібно перевіряти особливо уважно. Окремо звірте розташування бокового різьбового отвору й місце навколо нього після складання. Болти мають входити без перекосу: спроба силоміць звести отвори навантажує плиту та пошкоджує кріплення.

Що врахувати під час заміни

До розбирання надійно підтримайте частини трансмісії, щоб їхня вага не навантажувала плиту й болти, які ще залишаються на місці. Очистьте поверхні прилягання, приберіть залишки старого ущільнення, якщо воно передбачене конструкцією, та перевірте суміжні посадки. Огляньте різьби, болти й центрувальні деталі за їх наявності. Пошкоджене кріплення та зношені елементи центрування доцільно замінити разом із плитою, щоб не залишити причину люфту в зібраному з'єднанні.

Сумістіть посадки, встановіть плиту рівно та наживіть болти без зусилля. Якщо між площинами залишається проміжок через невідповідність деталей, не усувайте його затягуванням. Кріплення затягують рівномірно, у послідовності та з моментом, визначеними документацією конкретного мінітрактора. Після складання перевірте відсутність перекосу й вільний рух сполучених деталей за процедурою для цієї трансмісії. Помилка підбору може спричинити заїдання, додаткове навантаження на опори та повторне руйнування місць кріплення.
