Плита переходная КПП минитрактора AMG

Переходная плита КПП минитрактора AMG — деталь соединения коробки переключения передач с сопрягаемой частью трансмиссии. Она задаёт взаимное положение соединяемых корпусов и образует крепёжную плоскость. При замене такой плиты важна точность совпадения посадок: возможность вставить болты ещё не означает, что детали соединятся без перекоса и сохранят правильное положение относительно друг друга.

Конструкция и причины замены

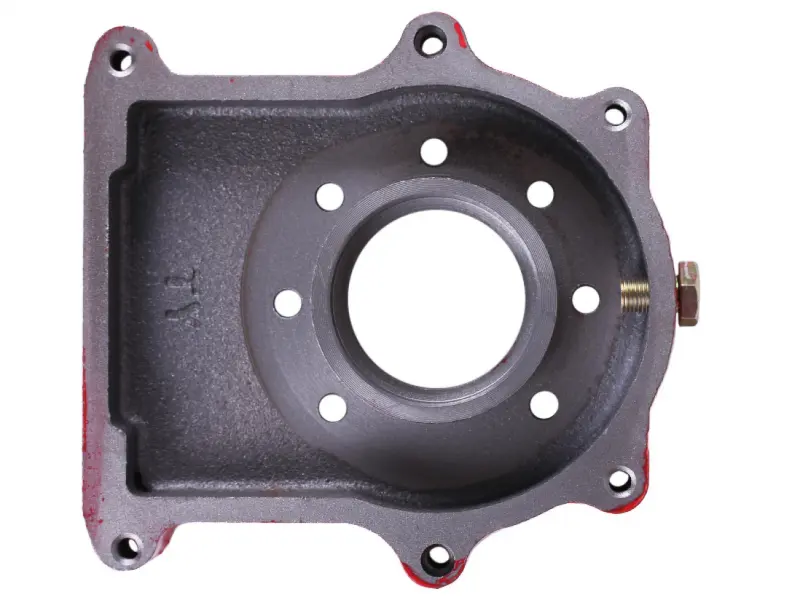

Плита имеет сложный наружный контур, углублённую внутреннюю часть и крупное центральное отверстие с кольцевой посадочной поверхностью. Вокруг него расположены сквозные отверстия, а по краям предусмотрены выступы с отверстиями для крепления. Сбоку находится резьбовая деталь с шестигранной головкой. При подборе нужно учитывать всю геометрию плиты, включая расположение выступов и бокового резьбового отверстия: одинаковый центральный проём не делает две плиты взаимозаменяемыми.

Поводом для замены служат трещины, сломанные крепёжные выступы, вытянутые отверстия, повреждение посадочной поверхности или деформация привалочной плоскости. Такие дефекты могут появиться после удара, работы с ослабленным крепежом либо стягивания неправильно совмещённых корпусов. Если соединение начинает смещаться или крепёж регулярно ослабевает, проверяют не только затяжку, но и состояние самой плиты. Шум и вибрация требуют проверки сопряжения, однако сами по себе ещё не указывают на неисправность именно этой детали.

Что сверить со снятой плитой

Для подбора сравните наружный контур, толщину, глубину внутренней полости, диаметр центрального отверстия и размеры кольцевой посадки. Отдельно проверьте количество, диаметры и межцентровые расстояния крепёжных отверстий. Сопоставляйте обе стороны детали: ступени, выступы и посадочные пояски должны соответствовать ответным поверхностям. Проверка только по общему силуэту не учитывает различий, из-за которых корпус может упереться в плиту раньше, чем сомкнутся привалочные плоскости.

Снятую деталь удобно использовать как образец вместе с замерами ответного корпуса. Особое внимание уделите повреждённым местам: разбитое отверстие или сколотая кромка уже не передают первоначальную форму. Также сравните положение бокового резьбового отверстия и свободное пространство вокруг него в собранном соединении. Несовпадение отверстий нельзя исправлять затягиванием болтов наискось: это создаёт напряжение в плите и может повредить крепление.

Установка и проверка соединения

До разборки закрепите соединяемые части так, чтобы их масса не приходилась на плиту и оставшиеся болты. Очистите привалочные поверхности, удалите остатки старого уплотнения, если оно предусмотрено конструкцией, и осмотрите ответные посадки. Проверьте крепёж, резьбы и центрирующие детали при их наличии. Повреждённые болты и изношенные элементы центрирования стоит заменить вместе с плитой, иначе новое соединение может снова получить люфт или перекос.

При сборке совместите посадки и наживите крепёж без усилия. Плита должна прилегать ровно; притягивать болтами зазор, вызванный несовпадением деталей, нельзя. Затягивайте крепления равномерно, соблюдая порядок и момент, предусмотренные документацией конкретного минитрактора. После сборки проверьте отсутствие перекоса и свободное движение сопряжённых деталей по процедуре для этой трансмиссии. Неправильно подобранная плита способна вызвать заедание, повышенную нагрузку на опоры и повторное разрушение крепёжных мест.
