Плита перехідна КПП AMG

Перехідна плита КПП AMG з’єднує коробку перемикання передач із суміжною частиною механізму. Вона утворює проміжну посадкову площину для стикування корпусів і розміщення кріплень. Під час заміни потрібно зберегти правильне взаємне положення деталей: точне прилягання дає змогу скласти з’єднання без перекосу та зайвого навантаження на болти.

Будова плити

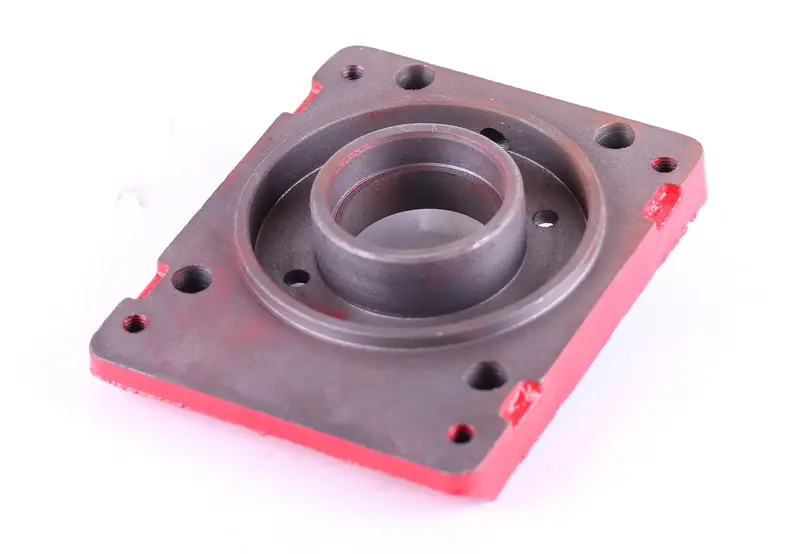

Деталь має прямокутний контур із заокругленими кутами, центральний наскрізний отвір і виступний кільцевий поясок. Довкола нього розташована кільцева заглибина. Отвори виконані як уздовж країв, так і ближче до центру; зовнішні крайки мають червоне покриття. Підбираючи плиту, перевіряйте центральну посадку разом зі схемою кріплення, оскільки однакові обриси ще не означають збігу всіх приєднувальних розмірів.

Плиту перевіряють на тріщини біля кріплень, пошкодження різьби, розбиті отвори та забоїни на поверхнях прилягання. Підставою для заміни може бути й деформація після удару або нерівномірного стягування корпусів. Якщо стик розходиться, корпуси зміщуються чи болти знову послаблюються після затягування, варто оглянути не лише плиту, а й поверхні, до яких вона притискається. Такі ознаки допомагають знайти причину несправності, але не доводять пошкодження самої плити.

Як перевірити відповідність

Порівняйте нову деталь зі знятою: потрібні довжина, ширина, товщина, діаметр центрального отвору, розміри та висота кільцевого виступу, глибина заглибини. Для кріплень звірте відстані між центрами отворів, їхні діаметри, наявність і параметри різьби. Перевірте також вирізи на краях. Вони мають відповідати місцю встановлення, щоб плита не впиралася в сусідні частини та повністю прилягала до корпусу.

Для попередньої перевірки зручно сумістити обидві плити в однаковому положенні, після чого уточнити розміри вимірюванням. Не обмежуйтеся кількома отворами, які збіглися. Невідповідна товщина або центральна посадка може змістити з’єднувані частини, а помилка в розташуванні кріплень заважає рівномірно стягнути стик. Не намагайтеся компенсувати розбіжності розточуванням отворів чи силовим притягуванням плити болтами.

Встановлення без перекосу

До розбирання надійно підтримайте корпуси: після виймання болтів вони не повинні залишатися підвішеними на валу або окремому кріпленні. Позначте положення старої плити й розташування болтів. Видаліть бруд із площин прилягання та залишки ущільнення, якщо воно передбачене конструкцією. Огляньте різьбу в суміжних деталях, стан болтів і центрувальних деталей, якщо вони є. Пошкоджені кріплення або забоїни на корпусі можуть знову спричинити перекіс.

Спочатку посадіть плиту на місце без зусилля. Переконайтеся, що посадкові ділянки сумістилися, а болти вільно входять у свої отвори. Використовуйте ущільнення, передбачене для цього з’єднання; довільна додаткова прокладка не усуває помилки посадки. Затягуйте кріплення поступово й рівномірно, дотримуючись порядку та моменту, зазначених у документації техніки. Наприкінці перевірте прилягання по всьому стику, відсутність щілин і зачіпання доступних рухомих деталей. Якщо з’явилося заїдання або помітний перекіс, перевірте складання до запуску.
