Плита переходная КПП AMG

Переходная плита КПП AMG — деталь для соединения коробки переключения передач с сопрягаемой частью механизма. Она образует промежуточную посадочную плоскость, через которую совмещаются корпуса и проходит крепёж. При замене такой плиты важно сохранить взаимное положение соединяемых деталей: от точности посадки зависит сборка без перекоса и лишней нагрузки на крепления.

Конструкция и посадка

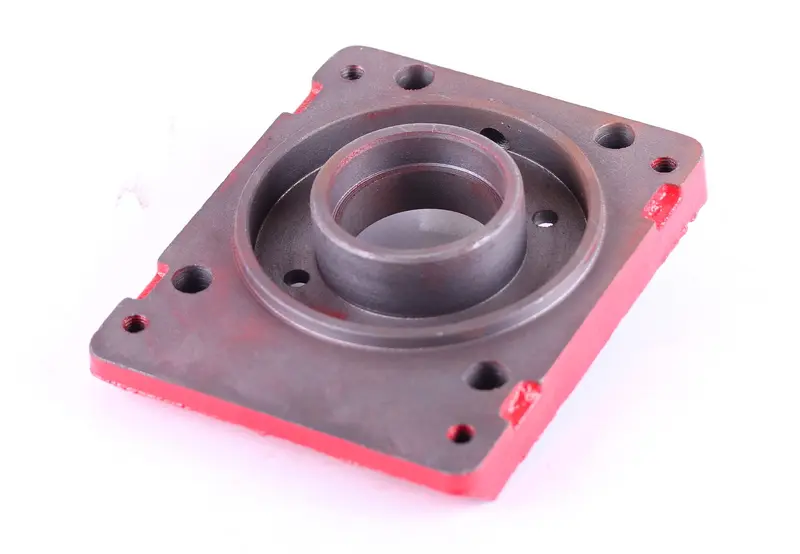

Плита имеет прямоугольный контур с закруглёнными углами, центральное сквозное отверстие и выступающий кольцевой поясок. Вокруг него выполнено кольцевое углубление, а по периметру и ближе к центру расположены отверстия. На наружных кромках есть красное покрытие. Центральную часть и крепёжную схему нужно сверять вместе: совпадения внешнего контура недостаточно для правильной посадки.

При осмотре снятой плиты обращают внимание на трещины около отверстий, повреждённую резьбу, разбитые края крепёжных отверстий и забоины на прилегающих поверхностях. Причиной замены также может стать деформация после удара или затяжки с перекосом. Неплотный стык, следы смещения корпусов и повторное ослабление крепежа требуют проверки плиты и ответных поверхностей. Сами по себе эти признаки ещё не означают, что повреждена именно она.

Что сверить при подборе

Ориентиром служит снятая деталь и место её установки. Сравните длину, ширину и толщину плиты, диаметр центрального отверстия, размеры и высоту кольцевого выступа, глубину углубления. Отдельно проверьте расстояния между центрами крепёжных отверстий, их диаметры, наличие и параметры резьбы. Учитывайте расположение вырезов по краям: плита должна прилегать к корпусу без упора в соседние детали.

Полезно приложить старую и новую плиты друг к другу в одинаковой ориентации и проверить совпадение отверстий, затем выполнить контрольные измерения. Простого совпадения нескольких болтов недостаточно. Ошибка по толщине или центральной посадке способна изменить положение сопрягаемых частей, а несовпадение креплений мешает равномерно стянуть стык. Растачивать отверстия или притягивать неподходящую плиту болтами вместо проверки размеров нельзя.

Замена и проверка сборки

Перед разъединением корпусов закрепите их так, чтобы после снятия болтов они не повисли на валу или оставшемся крепеже. Отметьте ориентацию старой плиты и расположение креплений. Прилегающие поверхности очистите от загрязнений и остатков уплотнения, если оно предусмотрено конструкцией. Осмотрите ответную резьбу, болты и центрирующие детали, если они установлены: повреждения рядом с плитой могут помешать правильной сборке даже с новой деталью.

Новую плиту сначала установите без усилия и убедитесь, что посадочные участки совместились, а крепёж входит свободно. Уплотнение применяйте согласно устройству конкретного соединения; добавлять произвольную прокладку для устранения перекоса не следует. Болты затягивайте постепенно и равномерно, соблюдая порядок и момент из документации техники. После сборки проверьте прилегание по всему стыку, отсутствие зазоров и задевания доступных подвижных частей. При перекосе или заедании соединение нужно проверить до запуска.
