Первинний вал у зборі Foton 240/244 AMG

Первинний вал у зборі Foton 240/244 AMG передає обертання від зчеплення до коробки передач. Справні шліци та посадкові поверхні потрібні для передавання крутного моменту без зайвого люфту й ударів у з’єднаннях. Вал замінюють, якщо пошкоджені шліци, зношені посадки, є тріщини або викривлення, через які суміжні деталі вже не можуть працювати в правильному положенні.

Будова та ознаки зношення

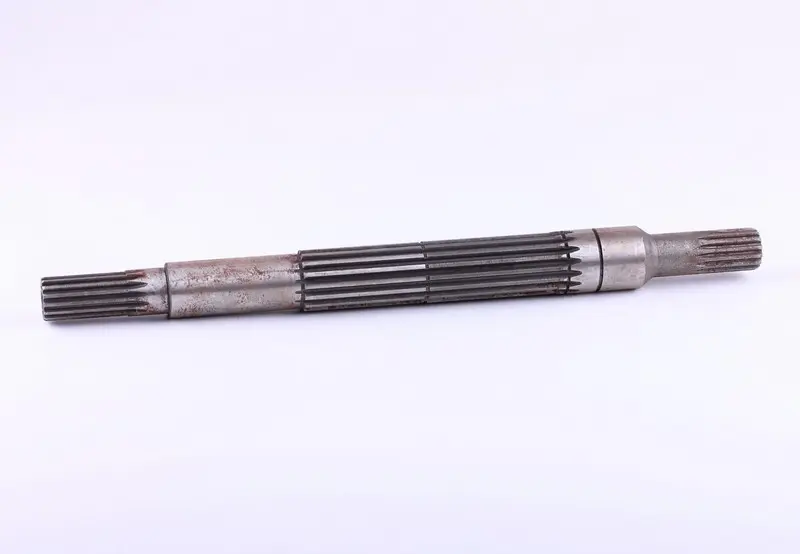

Це видовжений ступінчастий вал із довгою центральною шліцьовою ділянкою, шліцами на кінцях і гладкими переходами між різними діаметрами. Шліцьові з’єднання передають обертання, а посадки й уступи визначають розташування деталей на валу. Тому під час добору потрібно порівнювати геометрію по всій довжині, а не лише форму одного кінця.

Зношення бічних поверхонь шліців збільшує зазор у з’єднанні. Під час зміни навантаження можуть з’являтися стукіт і ривки, а подальша робота прискорює зношення суміжних деталей. Пошкоджені посадки порушують їхню фіксацію, викривлений вал спричиняє биття. Водночас шум у коробці не доводить несправність самого вала: після розбирання оглядають також підшипники та шліци деталей, що з ним з’єднуються.

Як перевірити відповідність

Орієнтирами слугують знятий вал і каталог конкретної коробки передач. Модель техніки звужує вибір, а відповідність підтверджують розміри та будова деталі. Під час порівняння перевірте:

• Повну довжину, діаметри ступенів і відстані між упорними поверхнями.
• Кількість, профіль, зовнішній діаметр і довжину шліців на кожній ділянці.
• Розташування підшипникових посадок, уступів і місць фіксації суміжних деталей.
• Стан відповідних шліців у з’єднанні: заміна лише вала не прибере люфт, якщо друга деталь також зношена.

Для вимірювання обирайте поверхні, які зберегли початкову форму. Сильна виробітка та зім’яті краї шліців заважають точно порівняти деталі. Навіть невідповідність положення одного уступу може змістити деталі вздовж осі. Близький діаметр також не означає сумісності: інший профіль шліців не забезпечить належного контакту під навантаженням.

На що зважати під час встановлення

Первинний вал знімають після розбирання трансмісії за порядком, установленим для конкретної коробки. До демонтажу варто зафіксувати розміщення наявних підшипників, втулок, шайб і стопорів. Їх оглядають разом із валом, щоб виявити причину пошкодження та не перенести її на нову деталь. Підшипники з люфтом або заїданням, пошкоджені фіксатори й зношені деталі шліцьових з’єднань потребують окремої уваги.

Посадки очищають від бруду та перевіряють на задирки. Для встановлення підшипників застосовують відповідну оправку й передають зусилля на кільце, яке монтується з натягом. Удари по шліцах можуть зім’яти їхні краї, а спроба стягнути перекошене з’єднання кріпленням пошкоджує посадки. Мастило та регулювання добирають відповідно до вимог коробки передач.

Після складання перевіряють надійність фіксації, передбачені зазори й обертання без заклинювання. Якщо вал не доходить до упору або обертається із надмірним опором, потрібно перевірити відповідність розмірів, відсутність перекосу та послідовність встановлення деталей. Підточування шліців для примусового припасування змінює поверхні контакту й призводить до швидкого зношення з’єднання.
