Муфта з'єднувальна правої півосі DongFeng 240/244 AMG

З'єднувальна муфта правої півосі DongFeng 240/244 AMG передає крутний момент у місці з'єднання півосі зі сполученою деталлю механізму. Під час ремонту її добирають за стороною встановлення, шліцьовою посадкою та формою зачеплення. Від точності добору залежить щільність з'єднання під навантаженням і відсутність зайвого люфту при зміні напрямку обертання.

Будова муфти

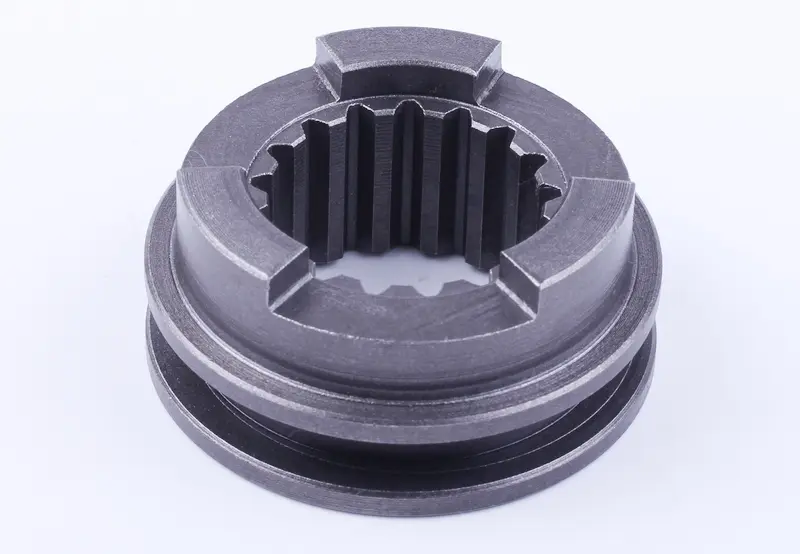

У центральному отворі розташовані внутрішні шліци, на торці — три виступи, а на зовнішній поверхні є кільцева проточка. Шліци з'єднують муфту з відповідною шліцьовою частиною, торцеві виступи входять у зачеплення зі сполученою деталлю. Під час порівняння враховують не лише діаметр і висоту, а й форму отвору, розташування виступів та положення проточки: ці ознаки визначають правильну посадку.

На знятій муфті перевіряють бічні поверхні шліців і грані торцевих виступів. Заокруглені крайки, відколи, тріщини та помітне спрацювання контактних поверхонь є підставою оглянути з'єднання й замінити пошкоджену деталь. Стукіт зі зміною навантаження, збільшений кутовий люфт або неповне зачеплення можуть вказувати на зношення. Проте за одним лише звуком не можна визначити, чи проблема саме в муфті, тому оглядають обидві частини з'єднання.

Орієнтири для добору

• Призначення для правої півосі та відповідність будові демонтованої муфти.
• Кількість, профіль і розміри внутрішніх шліців, довжину їхнього контакту зі сполученою частиною.
• Зовнішній діаметр, загальну висоту, розміри уступів і розташування кільцевої проточки.
• Кількість, ширину, висоту й розміщення торцевих виступів, глибину зачеплення.

Перед вимірюванням деталі очищають, щоб бруд і задирки не спотворювали результат. Значне спрацювання змінює розміри старої муфти, тому її варто порівнювати не лише з новою деталлю, а й зі сполученою частиною та розмірами в документації техніки. Подібного зовнішнього контуру замало: відмінний профіль шліців або зміщення виступів завадять правильно скласти з'єднання.

Встановлення та контроль

До розбирання техніку надійно фіксують від переміщення та вимикають двигун. Позначають орієнтацію муфти, запам'ятовують порядок розташування сусідніх деталей і кріплень. Відкривши доступ, очищають місце встановлення, перевіряють шліци півосі, поверхні зачеплення сполученої деталі та передбачені конструкцією фіксатори. Якщо залишити зношену відповідну частину, нова муфта може працювати з люфтом і швидше спрацьовуватися.

Шліци суміщають, після чого встановлюють муфту в належне положення без перекосу. Коли посадка потребує надмірного зусилля, перевіряють профіль з'єднання, наявність задирок і забруднень. Не варто забивати деталь ударами чи примусово стягувати її кріпленням. Мастило, спосіб фіксації та регулювання обирають за документацією конкретного механізму. Пошкоджені фіксатори й демонтовані ущільнення замінюють, якщо цього потребує їхній стан або порядок складання.

Перш ніж подавати навантаження, перевіряють повноту посадки, надійність фіксації та відсутність заїдання під час доступної перевірки руху механізму. Помилка в доборі може залишити контакт лише по крайках замість повного зачеплення. Це спричиняє місцеве перевантаження, спрацювання шліців і відколи виступів. Якщо після складання зберігаються стукіт чи відчутний люфт, перевіряють усе з'єднання, включно зі сполученою деталлю.
