Муфта соединительная правой полуоси DongFeng 240/244 AMG

Соединительная муфта правой полуоси DongFeng 240/244 AMG служит для передачи крутящего момента в соединении полуоси с сопряжённой деталью механизма. При ремонте её подбирают по стороне установки, шлицевой посадке и форме зацепления. От правильного соответствия зависит, насколько плотно соединение работает под нагрузкой и не возникает ли лишний люфт при смене направления вращения.

Устройство соединения

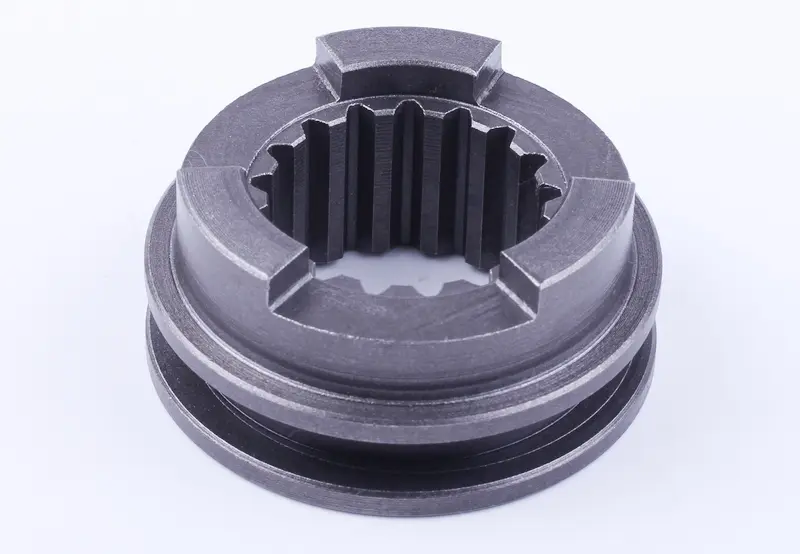

Муфта имеет центральное отверстие с внутренними шлицами, три выступа на торце и кольцевую проточку по наружной поверхности. Шлицы обеспечивают связь с ответной шлицевой частью, а торцевые выступы участвуют в зацеплении с сопряжённой деталью. Для подбора существенны не только общий диаметр и высота: профиль отверстия, расположение выступов и положение проточки также должны совпадать со снятой муфтой.

При осмотре старой детали обращают внимание на боковые поверхности шлицев и грани торцевых выступов. Скруглённые кромки, сколы, трещины и заметная выработка в местах контакта — причины проверить соединение и заменить повреждённую муфту. Стук при изменении нагрузки, увеличенный угловой люфт или неполное зацепление могут сопровождать износ, но сами по себе не определяют, какая именно деталь требует замены.

Что сверить при подборе

• Назначение для правой полуоси и соответствие конструкции снятой детали.
• Число, профиль и размеры внутренних шлицев, а также длину участка их контакта с ответной частью.
• Наружный диаметр, общую высоту, размеры ступеней и положение кольцевой проточки.
• Количество, ширину, высоту и расположение торцевых выступов, глубину их зацепления.

Сравнивать лучше очищенные детали: налипшая грязь и заусенцы мешают оценить посадку. При сильном износе размер старой муфты уже может отличаться от первоначального, поэтому дополнительно проверяют ответную часть и размеры по документации техники. Одного совпадения наружного контура недостаточно: другое шлицевое отверстие или смещение торцевых выступов не позволят собрать соединение правильно.

Замена и проверка

Разборку выполняют на неподвижной, надёжно закреплённой технике с выключенным двигателем. До снятия отмечают ориентацию муфты и порядок расположения соседних деталей и крепежа. После открытия доступа очищают место установки и осматривают шлицы полуоси, ответные поверхности зацепления и предусмотренные конструкцией фиксаторы. Изношенная сопряжённая деталь может сохранить люфт даже после установки новой муфты и ускорить её износ.

При сборке совмещают шлицы и устанавливают муфту в предусмотренное положение, без перекоса. Если она не садится на место, проверяют совпадение профиля, заусенцы и загрязнение; забивать её ударами или подтягивать крепежом через сопротивление не следует. Смазку, крепление и порядок регулировки выбирают по документации конкретного механизма. Повреждённые фиксаторы и снятые уплотнения, требующие замены по состоянию или правилам сборки, меняют одновременно.

До подачи нагрузки проверяют полноту посадки, правильность фиксации и отсутствие заедания при доступной проверке движения механизма. Неподходящая муфта способна создать точечный контакт вместо полноценного зацепления: нагрузка придётся на кромки, что приведёт к выработке шлицев или сколам выступов. Если после сборки остаются стук и заметный люфт, проверяют всё сопряжение, а не ограничиваются заменой одной детали.
