Опора передня переднього моста в зборі для мінітрактора Foton 244, Jinma 244/264

Опора передня переднього моста в зборі для мінітрактора Foton 244, Jinma 244/264

Лита опора утримує передню вісь мінітрактора й задає їй вісь хитання: балка моста спирається на палець, що проходить крізь провушину опори, а сама опора притягується болтами до передньої частини рами. Від стану цієї деталі залежить, чи рівно стоїть передній міст, чи стабільно трактор тримає напрямок і чи не з'являється стук на коліях, борознах та переїздах. Позиція йде в зборі — втулка вже запресована у провушину, тому вузол монтується без пресових робіт і підгонки за місцем.

Конструкція

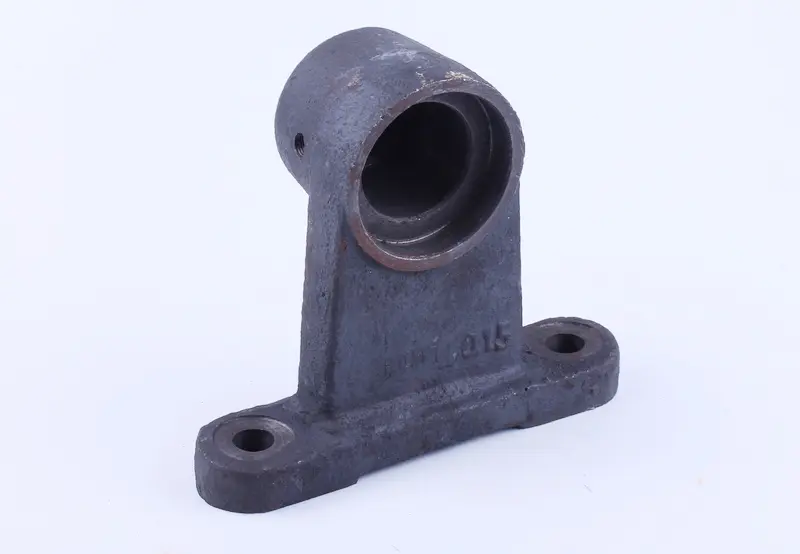

Масивний литий корпус поєднує верхню циліндричну провушину з посадковим отвором під палець і пласку основу з двома кріпильними отворами. Основа розведена в боки, тож зусилля від передньої осі розкладається на дві точки кріплення, а не збирається в одній. Усередині провушини стоїть втулка ковзання: по ній працює палець під час хитання моста, і саме вона приймає основний знос з'єднання. Збоку у провушині виконано технологічний отвір, за яким деталь легко впізнати серед схожих кронштейнів.

Коли потрібна заміна

Опору переднього моста міняють, коли з'являється помітний поперечний люфт передньої осі, глухі удари спереду на нерівностях, «плавання» керма чи нерівномірний знос передніх шин. З часом розбивається посадкове місце під палець, виробляється втулка, а після ударів об перешкоди та роботи з важким навісним обладнанням на корпусі виникають тріщини й деформація основи. Якщо отвір у корпусі вже розбитий і втулка провертається, точкова заміна втулки результату не дає — ставлять опору повністю.

Підбір і встановлення

Деталь призначена для передніх мостів мінітракторів Foton 244, Jinma 244 і Jinma 264, а також машин ДТЗ 244 цієї ж родини. Перед купівлею зняту опору порівнюють з новою за висотою корпуса, міжцентровою відстанню кріпильних отворів (близько 150 мм) і посадковим розміром втулки 45×50 мм. Під час заміни одразу оглядають палець: зношений, овальний або задертий палець швидко вбиває нову втулку, тому спрацьовані деталі міняють комплектом. Кріплення затягують рівномірно, попередньо очистивши привалочний майданчик рами від бруду й старої фарби, а після складання перевіряють, що міст хитається вільно, без закушування та відчутного люфту.

Переваги

• Постачається в зборі із запресованою втулкою — ремонт займає менше часу, прес і оправки для запресування не потрібні.
• Втулка ковзання всередині корпуса — під час наступного обслуговування з'єднання відновлюють заміною однієї втулки, а не всієї опори.
• Литий корпус із широкою основою та двома точками кріплення — тримає геометрію встановлення переднього моста під навантаженням від передньої частини трактора та навісного обладнання.

Опора потрібна під час планового ремонту переднього моста, перебирання ходової після сезону важких робіт і усунення стуків у передній частині мінітрактора. Її зручно брати в запас разом із втулкою та пальцем, щоб відновити з'єднання за один захід і не розбирати міст удруге.
