Маслопровід шестеренчастого насоса гідравліки DongFeng 354/404 (сталева трубка з фланцем)

Маслопровід шестеренчастого насоса DongFeng 354/404

Жорстка сталева трубка гідравліки мінітрактора: нею олива рухається між шестеренчастим насосом і рештою гідроконтуру. Від стану цієї лінії залежить, чи набере навісне обладнання потрібний тиск і чи утримає гідроциліндр піднятий плуг, ківш або відвал.

Конструкція

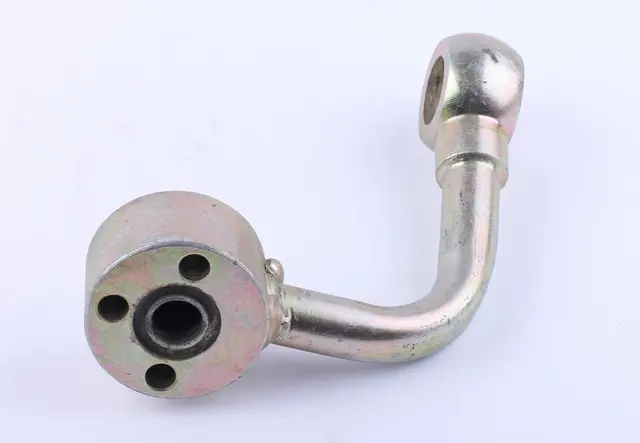

Трубка суцільнометалева і вже зігнута під штатну трасу, тому її не доводиться підганяти по місцю під час складання. З одного боку розташований круглий фланець із центральним масляним каналом і чотирма отворами під кріпильні болти — ним маслопровід притягується до посадкової площини насоса. Протилежний кінець виконано наконечником із вушком під порожнистий болт: таке з єднання займає мало місця і дає змогу довернути трубку за кутом під час монтажу. Метал укритий жовтим цинкуванням, що захищає поверхню від корозії у контакті з гарячою оливою, вологою та дорожнім брудом.

Де застосовується

Деталь розрахована на мінітрактори DongFeng 354 і DongFeng 404 з гідравлікою на шестеренчастому насосі. Такі машини працюють із плугом, фрезою, відвалом, причепом та іншим навісним обладнанням, і все навантаження проходить через насос та магістралі, що його живлять. Гумовий рукав на цій ділянці служить помітно гірше: жорстка трубка тримає задану форму, не просідає від вібрації і не перетирається об картер та елементи рами.

Коли потрібна заміна

• патьоки оливи біля фланця насоса або біля наконечника з вушком, які не зникають після протягування з єднань;
• тріщина, свищ чи глибока потертість на згині трубки;
• зім ята або заламана трубка після ремонту, розбирання навіски чи удару в полі;
• зірвана різьба та розбиті отвори фланця, через які стик перестає стягуватися;
• падіння продуктивності гідравліки через порушену герметичність стиків магістралі.

Як підібрати

Знята деталь — найкращий зразок для звірки. Порівняйте загальну довжину та виліт коліна, напрямок і кути згинів, зовнішній діаметр трубки, діаметр фланця й розташування чотирьох кріпильних отворів, а також розмір вушка під порожнистий болт. У мінітракторів саме форма згину визначає, куди піде трубка відносно корпусу насоса та рами, тому деталь із схожими приєднувальними розмірами, але іншим вигином, стане з натягом і тягнутиме стик. Заразом огляньте відповідні площини на насосі: забоїни та залишки прикиплого ущільнення варто вивести до складання.

Встановлення

Перед монтажем лінію продувають, щоб усередині не лишилося стружки та старого шламу: для шестеренчастого насоса чистота оливи критична. Ущільнення під порожнистий болт і стик фланця ставлять нові, болти затягують рівномірно та хрест-навхрест, без перекосу — інакше фланець поведе і з явиться теча. Після складання двигун запускають, дають оливі прогрітися, кілька разів піднімають і опускають навіску та оглядають обидва з єднання під навантаженням. Правильно зібраний маслопровід залишається сухим, а гідравліка піднімає знаряддя рівно, без ривків і просідання.
