Маслопровід DongFeng 354/404

Маслопровід DongFeng 354/404

Жорстка сталева трубка подачі оливи для мінітракторів DongFeng 354 та DongFeng 404. В оливній магістралі трактора вона з'єднує дві точки за короткою, жорстко заданою траєкторією: тримає форму під вібрацією двигуна, не роздувається від тиску й не боїться нагріву. Саме тому там, де гнучкий рукав швидко зістарився б і втратив герметичність, ставлять металеву трубку з готовими наконечниками.

Будова

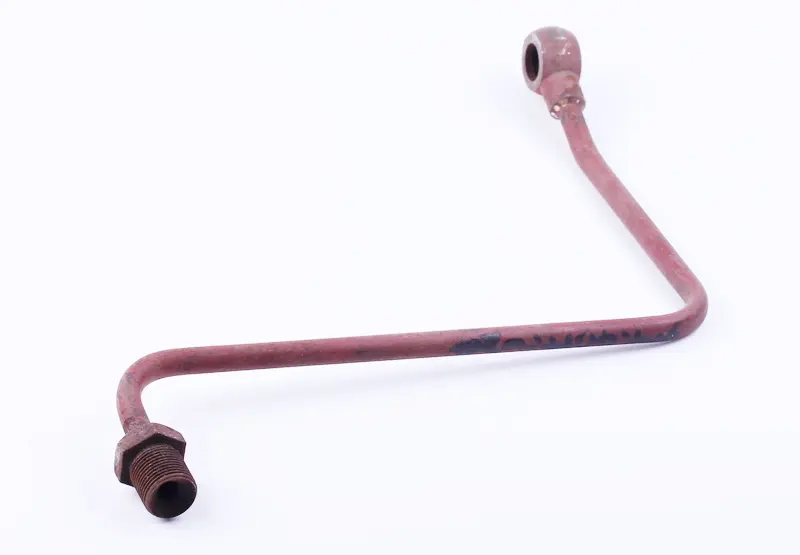

Трубка зігнута за заводською трасою і має два різні приєднання. Один кінець виконано різьбовим штуцером із зовнішньою різьбою та шестигранником під ріжковий ключ — він вкручується в різьбове гніздо магістралі. Другий кінець зроблено кільцевою проушиною під порожнистий (банджо) болт з ущільнювальними шайбами: таке з'єднання підводить оливу до плоского посадкового майданчика й дозволяє виставити трубку під потрібним кутом. Ззовні деталь укрита захисною емаллю, яка стримує корозію, поки трубка працює в підкапотному просторі, де на метал потрапляють волога, пил і оливний туман.

Геометрія згинів у таких трубок задана жорстко: вони обходять блок двигуна, кронштейни та навісне обладнання, а кінці приходять до своїх гнізд під правильним кутом. Тому маслопровід добирають не лише за моделлю трактора, а й за формою знятої деталі.

Коли маслопровід міняють

• Олива сочиться по штуцеру або під кільцевою проушиною, і течія не зникає після протягування з'єднання та заміни ущільнювальних шайб.
• На трубці з'явилася тріщина або свищ — зазвичай біля самого згину чи поруч із наконечником, де метал найдужче втомлюється від вібрації.
• Трубка зім'ята, погнута або вирівняна після невдалого демонтажу: прохідний переріз звужується, подача оливи падає.
• Різьбу штуцера витягнуто або зірвано, з'єднання не вдається затягнути насухо.
• Під облізлою фарбою пішла глибока корозія і метал став пухким на дотик.

Як підібрати

Найнадійніший зразок для звіряння — стара трубка, знята з трактора. Прикладіть її до нової та порівняйте: загальну довжину й відстань між наконечниками, кількість, напрямок і радіус згинів, зовнішній діаметр трубки, тип кожного кінця, розмір різьби та шестигранника штуцера, діаметр отвору проушини під порожнистий болт. Збігу лише за моделлю трактора замало: у трубки з іншою траєкторією кінці не потраплять у гнізда, а складання «з натягом» майже завжди закінчується тріщиною по згину.

Встановлення

Перед зняттям старої трубки підставте ємність — у магістралі залишається олива. З'єднання відкручуйте ключем потрібного розміру, притримуючи відповідний штуцер, щоб не провернути посадкове гніздо. Нову трубку спершу наживіть з обох боків від руки, переконайтеся, що вона лягла вільно, без перекосу та підгинання, і лише потім затягуйте по черзі. Під порожнистий болт ставлять нові ущільнювальні шайби. Після складання запустіть двигун, дайте йому вийти на робочий режим і огляньте обидва з'єднання: сухі стики під тиском означають, що трубка стала на місце.

Таку трубку беруть і на поточний ремонт за фактом течі, і в запас перед сезоном польових робіт — деталь невелика, але з оливною магістраллю, що підтікає, трактор експлуатувати не можна. Тримайте збіг за довжиною, згинами й типом наконечників, і заміна забере лічені хвилини без підгонки по місцю.
