Кришка шестерні кінцевої передачі переднього моста Foton 244, Jinma 244/264 AMG

Кришка шестерні кінцевої передачі переднього моста Foton 244, Jinma 244/264 закриває порожнину механізму, що передає крутний момент до колеса. Вона є частиною корпусу передачі, захищає внутрішні деталі від забруднення та разом з ущільненням стику допомагає утримувати мастило всередині. Для заміни потрібен збіг не лише зовнішнього контуру, а й поверхонь, якими кришка прилягає до корпусу.

Будова та ознаки пошкодження

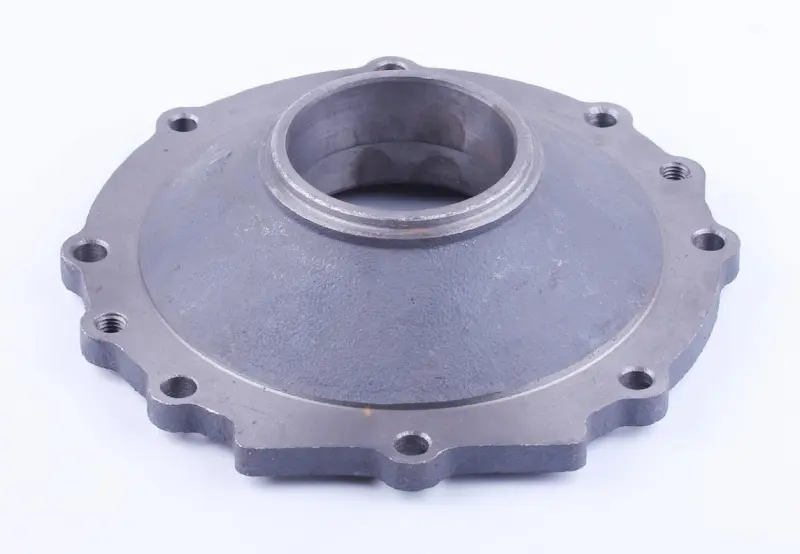

Кришка має округлу форму, центральний отвір із виступом і фланець по периметру. Уздовж краю розташовані кріпильні отвори, а також отвори з різьбою. Центральна частина піднята над площиною фланця. Під час підбору потрібно враховувати як зовнішній виступ, так і форму внутрішньої порожнини: самого збігу отворів під болти недостатньо для правильного встановлення.

Кришку замінюють через тріщини, зламані кріпильні вушка, зірвану різьбу або викривлення площини прилягання. Сліди мастила на стику — привід перевірити з'єднання, проте причина може бути в ущільненні чи послабленому кріпленні. Після удару варто уважно оглянути ділянку навколо центрального отвору та вузькі перемички біля краю. Відкол на поверхні, до якої прилягає ущільнення, може спричиняти витік навіть за рівномірно затягнутих болтів.

Як перевірити відповідність

Зіставте модель техніки та будову встановленої кінцевої передачі. На знятій кришці перевірте зовнішній контур, кількість і розташування кріпильних отворів, відстані між ними, діаметр центрального отвору та висоту виступу. Також мають значення товщина фланця, глибина внутрішньої порожнини й розміщення різьбових отворів. Діаметр і крок різьби повинні відповідати кріпленню: болт не має входити з перекосом або надмірним опором.

Огляньте зворотний бік старої деталі, зокрема прилеглий поясок, виточки та місця контакту із сусідніми деталями. Вимірюйте неушкоджені ділянки, щоб деформація не вплинула на результат. Помилка в глибині кришки чи розмірі центрального отвору може призвести до зачіпання деталей, що обертаються. Якщо отвори зміщені, з'єднання не вдасться рівномірно стягнути. Спроба притягнути невідповідну кришку болтами загрожує пошкодженням фланця або корпусу.

На що зважати під час заміни

Спочатку очистіть передачу зовні та підготуйте ємність для мастила, яке може витекти після зняття кришки. Прибравши стару деталь, обережно очистіть стик від залишків ущільнення. Не залишайте подряпин на площині прилягання. Перевірте відповідну поверхню корпусу, стан болтів і доступні сусідні деталі: тріщини, задири та сліди тертя допомагають виявити причину пошкодження. Прокладку або інше ущільнення добирають відповідно до будови з'єднання, а пошкоджені ущільнення й непридатне кріплення замінюють.

Приміряйте кришку без ударів і силового стягування: вона має правильно сісти на корпус. Переконайтеся, що ущільнення залишилося на місці. Кріплення затягуйте рівномірно за кілька проходів, дотримуючись послідовності та моменту, зазначених у керівництві до техніки. Надмірне зусилля може зірвати різьбу або деформувати фланець. Після складання відновіть потрібний рівень мастила, перевірте вільне обертання механізму та огляньте стик після короткого пробного запуску. Витік, сторонній шум чи заїдання потребують повторної перевірки посадки та відповідності кришки.
