Крышка шестерни конечной передачи переднего моста Foton 244, Jinma 244/264 AMG

Крышка шестерни конечной передачи переднего моста Foton 244, Jinma 244/264 закрывает полость механизма, через который крутящий момент передаётся к колесу. Она образует часть корпуса передачи, защищает внутренние детали от загрязнений и вместе с уплотнением стыка помогает удерживать смазку внутри. При замене важны не только общий контур крышки, но и точное совпадение её сопрягаемых поверхностей с корпусом.

Конструкция и причины замены

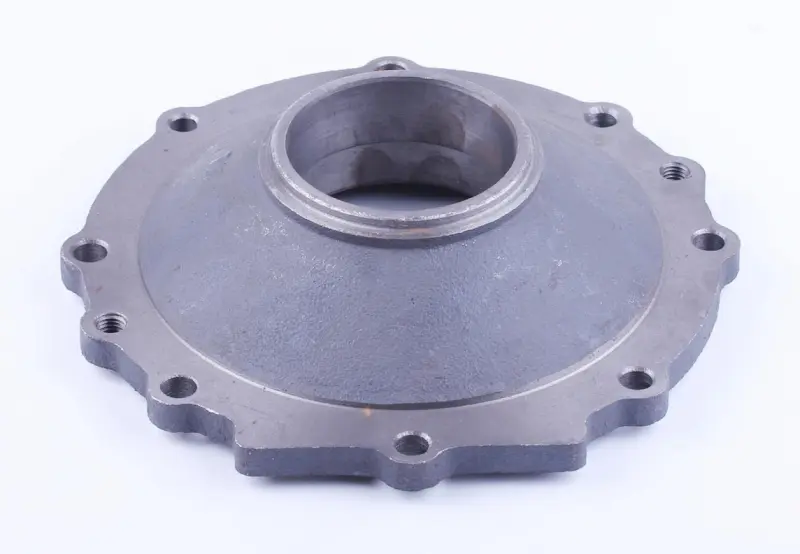

Крышка имеет округлый корпус с выступающим центральным отверстием и фланцем по периметру. По краю расположены крепёжные отверстия; также предусмотрены отверстия с резьбой. Центральная часть приподнята относительно фланца. Такая геометрия требует проверки и со стороны наружного выступа, и со стороны внутренней полости: одинаковый рисунок крепления ещё не означает, что крышка правильно сядет на корпус.

Поводом для замены становятся трещины, повреждённые крепёжные ушки, сорванная резьба и деформация плоскости прилегания. Следы масла по стыку требуют осмотра, но сами по себе не доказывают неисправность крышки: причиной может оказаться уплотнение или ослабленное крепление. Если крышка получила удар, стоит проверить область вокруг центрального отверстия и перемычки между отверстиями и наружным краем. Даже небольшой скол на уплотняемой поверхности может мешать плотному соединению.

Что сверить со снятой деталью

Ориентируйтесь на модель техники и конструкцию установленной конечной передачи. Сравните наружный контур, число и расположение крепёжных отверстий, расстояния между ними, диаметр центрального отверстия и высоту его выступа. Отдельно проверьте толщину фланца, глубину внутренней полости и расположение резьбовых отверстий. Для резьбы важны диаметр и шаг: болт должен подходить без усилия и перекоса.

Обратите внимание на обратную сторону старой крышки: форму прилегающего пояска, выточки и места контакта с соседними деталями. Сверяйте размеры по неповреждённым участкам, поскольку деформированный край может дать ошибочный результат. Несовпадение глубины или центрального отверстия способно вызвать контакт с вращающимися деталями, а смещённые отверстия не позволят равномерно стянуть соединение. Подгонять крышку затяжкой болтов нельзя.

Особенности установки

До разборки очистите наружную часть передачи и предусмотрите сбор смазки, которая может вытечь при снятии крышки. После демонтажа удалите остатки старого уплотнения, не повреждая плоскость корпуса. Осмотрите ответную поверхность, крепёж и доступные соседние детали на предмет трещин, задиров и следов задевания. Прокладку или другое уплотнение стыка подбирают по устройству конкретного соединения; повреждённые уплотнения и негодный крепёж заменяют.

При примерке крышка должна занять своё место без ударов и принудительного стягивания. Убедитесь, что уплотнение не сместилось, затем затягивайте крепёж равномерно, в несколько проходов, соблюдая порядок и момент из руководства по технике. Избыточное усилие может повредить резьбу или фланец. После сборки восстановите предусмотренный уровень смазки, проверьте свободное вращение механизма и осмотрите стык после короткой пробной работы. Течь, посторонний шум или заедание требуют проверки посадки и правильности подбора крышки.
