Кришка фільтра гідравлічної рідини Jinma 200/204/240/244 AMG

Кришка фільтра гідравлічної рідини Jinma 200/204/240/244 AMG закриває корпус фільтра та забезпечує приєднання гідравлічної лінії. Справна кришка разом з ущільненням утримує рідину в місці стику. За очищення рідини відповідає фільтр усередині корпусу, а стан кришки визначає, наскільки щільними будуть з’єднання з корпусом і трубопроводом.

Будова та ознаки пошкодження

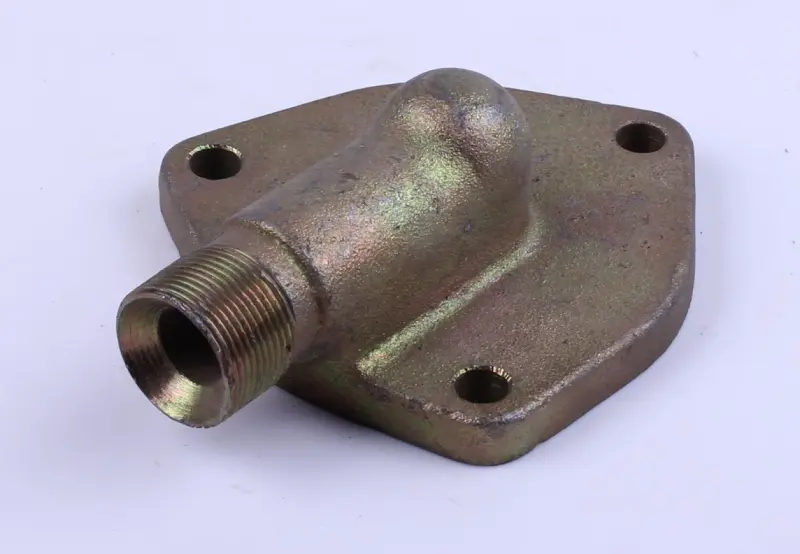

Деталь має фланцеву основу з отворами для кріплення та виступний патрубок із зовнішньою різьбою. Патрубок спрямований під кутом до площини основи. Така геометрія вимагає перевірити положення приєднуваної лінії: після складання вона має підходити до кришки без перекосу, натягу та контакту із сусідніми деталями.

Заміна потрібна, коли на кришці є тріщини, відколи біля кріплень, зірвані витки різьби або викривлена поверхня прилягання. Сліди рідини навколо фланця чи патрубка — привід перевірити з’єднання. Проте підтікання може спричиняти й ущільнення, що втратило пружність, або пошкоджена відповідна частина трубопроводу. Варто визначити джерело течі, щоб заміна кришки справді усунула несправність.

Як перевірити відповідність

Зіставте стару й нову деталі за формою основи, розміщенням кріпильних отворів і відстанями між ними. Огляньте бік, що прилягає до корпусу фільтра: мають збігатися посадка та місце встановлення ущільнення. Навіть за однакового загального контуру зміщені отвори або інша форма ущільнювальної ділянки завадять щільно встановити кришку.

Для патрубка перевіряють діаметр і крок різьби, довжину виступу та напрямок підключення. З’ясуйте також спосіб ущільнення: на різьбі чи на окремій поверхні стику. Приєднувана частина повинна накручуватися від руки без заклинювання на перших витках. Якщо доводиться одразу докладати силу ключем, перевірте сумісність з’єднання. Примусове стягування може зіпсувати різьбу, а спроба підтягнути трубопровід кріпленнями кришки створює зайве навантаження на патрубок.

Заміна та контроль стиків

Зупиніть техніку й скиньте залишковий тиск у порядку, визначеному інструкцією до машини. До розбирання очистьте місце навколо фільтра та підготуйте посудину для рідини. Від’єднуйте лінію, не відгинаючи її патрубком, після чого знімайте кріплення й кришку. Захистіть відкриті канали від бруду. Прибираючи залишки старого ущільнення, не пошкодьте поверхню прилягання на корпусі.

Під час заміни перевірте корпус фільтра, стан кріплень і різьбу на частині, що приєднується до патрубка. Пошкоджене ущільнення слід замінити відповідним за формою та посадкою. Встановлена кришка не повинна хитатися; спочатку наживіть кріплення, потім затягуйте їх рівномірно із зусиллям за документацією техніки. Трубопровід приєднайте без натягу. Відновіть рівень рідини та після запуску перевірте герметичність фланця і підключення. Неправильна посадка або надмірне затягування можуть спричинити повторну течу й пошкодження корпусу.
