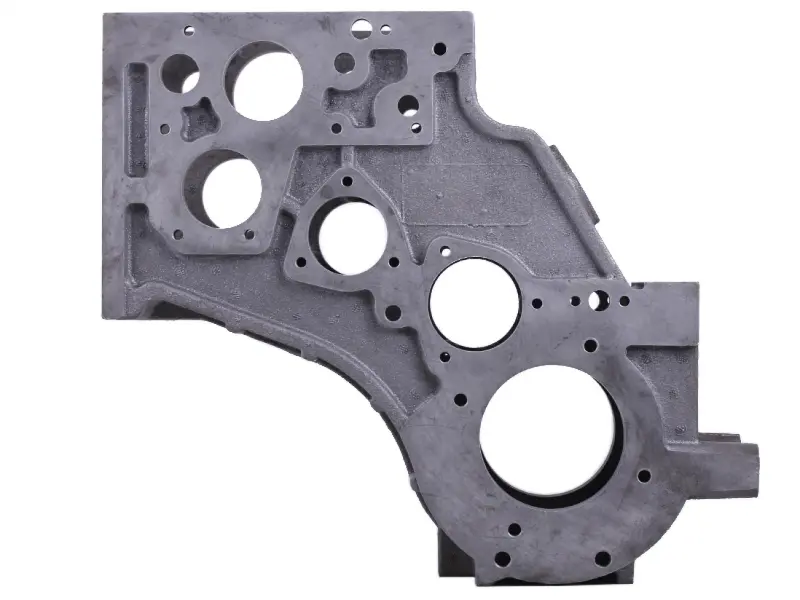

Корпус КПП КПП/6 з кріпленням до напіврами під 2 болти AMG-2

Корпус коробки передач

Корпус КПП КПП/6 AMG-2 призначений для ремонту коробки передач і має кріплення до напіврами під 2 болти. Цю особливість потрібно враховувати разом із геометрією деталі: однаковий зовнішній контур ще не означає, що збігатимуться отвори, посадки та площини з’єднання.

Корпус утримує деталі коробки у потрібному взаємному положенні. Стан посадкових місць впливає на роботу опор валів, а цілісність стінок і стикових поверхонь — на герметичність зібраної коробки. Через тріщини або деформацію можливі витікання оливи, зміщення деталей і порушення зачеплення.

Будова та ознаки пошкодження

Деталь має складний контур, круглі отвори різного діаметра, отвори для кріплення та ребра жорсткості. На поверхні є широкі плоскі ділянки, заглиблення й виступи. Під час порівняння зі знятим корпусом звіряють усі місця, через які він сполучається із сусідніми деталями, а не лише загальну форму.

Корпус замінюють у разі тріщин, відколів біля кріплень, пошкодження різьби, розбитих посадкових місць або викривлення стикових площин. Причиною можуть бути удар, послаблені болти, перекіс під час складання чи тривала робота зі зношеними опорами валів. Якщо після заміни ущільнення олива й далі просочується через стик, перевіряють площину прилягання та ділянки поруч із нею на тріщини.

Як перевірити відповідність

Звірте позначення КПП/6 з документацією своєї коробки. Далі порівняйте старий корпус і заміну за формою, кількістю та розташуванням великих отворів, відстанями між центрами кріплень, виступами й площинами прилягання. Окремої уваги потребують два місця кріплення до напіврами: вони мають відповідати її приєднувальній частині та займати правильне положення відносно корпусу.

Діаметри й глибину посадок, а також різьби перевіряють вимірюванням. Зовні подібні корпуси можуть мати відмінності у з’єднанні з валами, опорами та кришками. Невідповідність здатна спричинити перекіс, заїдання механізму або негерметичність стиків. Спроба розсвердлити отвори чи стягнути деталі болтами не виправляє помилку підбору.

Встановлення та супутній огляд

Перед демонтажем знімають навантаження з кріплення коробки до напіврами та надійно підтримують агрегат. Розбирання виконують у порядку, передбаченому для конкретної конструкції. Поверхні очищають від бруду й залишків ущільнення, а зняті регулювальні прокладки та дистанційні деталі зберігають так, щоб не переплутати їхні місця.

Під час перенесення деталей перевіряють підшипники, ущільнення, кріплення та відповідні стикові площини. Зношені опори й пошкоджені ущільнення замінюють: інакше джерело люфту або витікання оливи залишиться навіть із новим корпусом. Посадки суміщають без перекосу, не б’ють по краях отворів. Болти затягують рівномірно, дотримуючись моменту з документації техніки.

Після складання перевіряють вільне обертання механізму, перемикання передач і щільність з’єднань. Якщо під час затягування з’являється заїдання, перевіряють посадку та взаємне розташування деталей. У коробці з оливним мащенням перед запуском відновлюють належний рівень оливи та оглядають стики на витікання.
