Корпус КПП КПП/6 с креплением к полураме под 2 болта AMG-2

Корпус коробки передач

Корпус КПП КПП/6 AMG-2 предназначен для ремонта коробки передач и имеет крепление к полураме под 2 болта. При подборе замены этот способ крепления нужно учитывать вместе с геометрией корпуса: совпадения общего контура недостаточно, если отверстия или привалочные поверхности расположены иначе.

Корпус служит основой для размещения деталей коробки и сохранения их взаимного положения. От состояния его посадочных мест зависит работа опор валов, а от целостности стенок и плоскостей соединения — герметичность собранной коробки. Трещина или деформация корпуса может сопровождаться утечкой масла, смещением деталей и нарушением зацепления.

Конструкция и причины замены

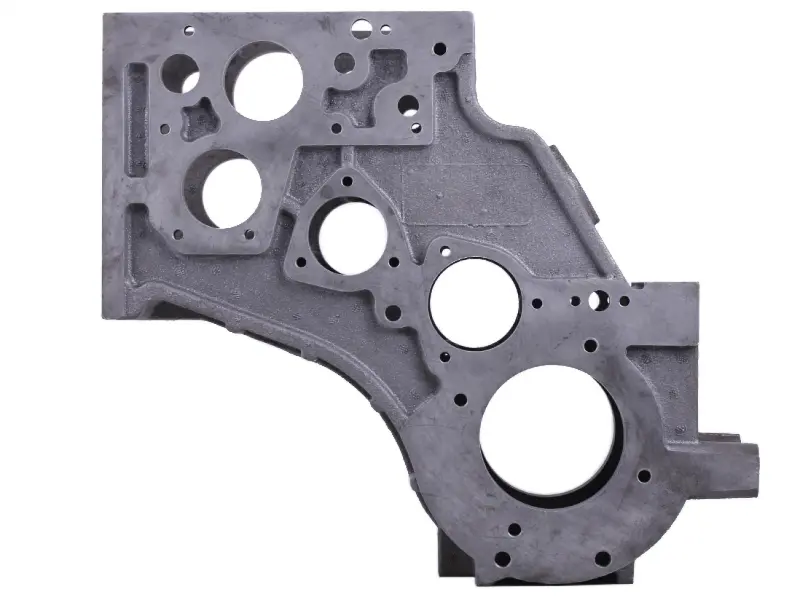

Деталь имеет сложный контур, круглые отверстия разного диаметра, крепёжные отверстия и рёбра жёсткости. Широкие плоские участки чередуются с углублениями и выступами. При сравнении со снятым корпусом проверяют не только наружную форму, но и расположение каждого участка, который соединяется с соседними деталями.

Поводом для замены становятся трещины, сколы возле креплений, повреждённая резьба, разбитые посадочные места или искривлённые плоскости стыка. Такие дефекты могут появиться после удара, ослабления крепежа, перекоса при сборке либо работы с повреждёнными опорами валов. Если соединение продолжает пропускать масло после замены уплотнения, стоит проверить саму плоскость корпуса и отсутствие трещин рядом с ней.

Что сверить при подборе

Сопоставьте обозначение КПП/6 с документацией своей коробки. Затем сравните снятую деталь с заменой: форму корпуса, число и положение крупных отверстий, межцентровые расстояния креплений, выступы и плоскости соединения. Отдельно проверьте два места крепления к полураме, их расположение относительно корпуса и соответствие сопрягаемой части.

Посадочные диаметры, глубину посадок и резьбы проверяют измерением. Даже близкие по внешнему виду корпуса могут по-разному соединяться с валами, опорами и крышками. Ошибка в подборе способна вызвать перекос, заедание при вращении или невозможность герметично собрать коробку. Рассверливание отверстий и стягивание несовпадающих деталей болтами не устраняют такую разницу.

Замена и проверка сборки

Для замены разгружают крепление коробки к полураме, надёжно поддерживают агрегат и разбирают его в последовательности, предусмотренной для конкретной конструкции. Перед переносом внутренних деталей очищают поверхности от загрязнений и остатков уплотнения. Снятые регулировочные прокладки и дистанционные детали сохраняют с привязкой к месту установки.

Одновременно осматривают подшипники, уплотнения, крепёж и ответные плоскости. Изношенные опоры и повреждённые уплотнения заменяют, иначе причина повреждения или течи может сохраниться. Детали устанавливают без ударов по кромкам и перекоса посадок; крепёж затягивают равномерно с моментом, указанным в документации техники.

После сборки проверяют свободное вращение механизма, включение передач и плотность соединений. Если коробку зажимает при затяжке, причину ищут в посадке и взаимном положении деталей. Для коробки с масляной смазкой перед запуском восстанавливают предусмотренный уровень масла и проверяют стыки на утечки.
