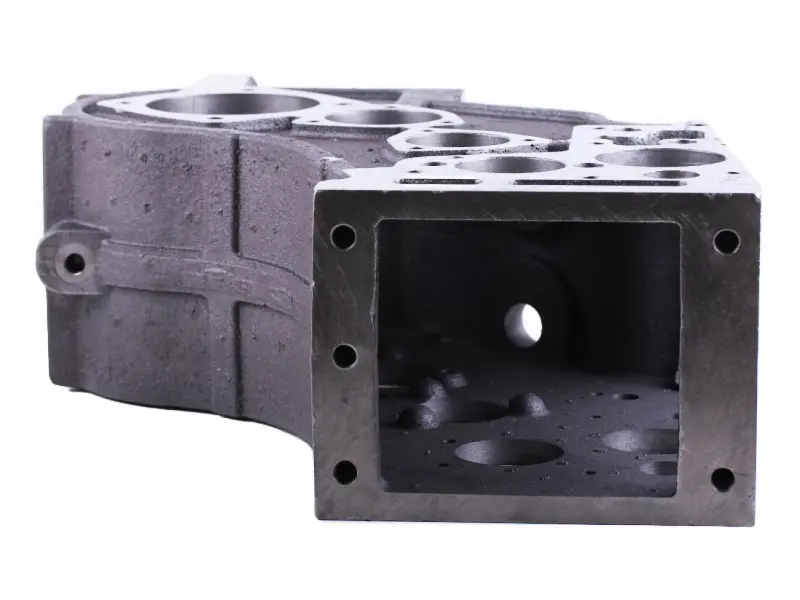

Корпус КПП КПП/6 AMG із кріпленням до напіврами під 5 болтів

Корпус КПП КПП/6 AMG із кріпленням до напіврами під 5 болтів призначений для відновлення коробки передач, корпус якої пошкоджено. У ньому розміщуються вали та деталі перемикання, а його посадки утримують механізм у правильному взаємному положенні. Через кріплення до напіврами коробка з’єднується з несучою конструкцією техніки. Справні шестерні й підшипники не усунуть перекосу, якщо деформовано сам корпус або зруйновано їхні опори.

Будова та ознаки пошкодження

Корпус має внутрішню порожнину, круглі отвори різного діаметра, оброблені площини прилягання та отвори для кріплення. Під час ремонту перевіряють стан посадок і стиків: вони визначають положення встановлених деталей та щільність з’єднання з кришками й суміжними частинами. Кріплення до напіврами під 5 болтів — окрема ознака для підбору. Отвори інших з’єднань потрібно порівнювати незалежно від нього.

Корпус замінюють через тріщини, зламані ділянки кріплення, зірвану різьбу, викривлені площини стиків або розбиті посадки підшипників. Причиною бувають удар, послаблені болти, заклинювання механізму чи пошкодження під час розбирання. Підтікання на стику, зміщення підшипника та повторне послаблення кріплення є приводом оглянути корпус. Самого шуму коробки чи слідів мастила недостатньо для висновку про заміну: спершу з’ясовують, звідки вони походять і які деталі пошкоджені.

Як перевірити відповідність

Порівняйте позначення КПП/6, загальну форму та всі місця з’єднання зі знятим корпусом. На кріпленні до напіврами звірте п’ять точок фіксації, відстані між ними, їхнє розташування та опорні поверхні. Однакова кількість болтів ще не означає однакової геометрії. Далі перевірте діаметри й глибину посадкових отворів, положення опор валів, кріплення кришок і виходи механізму перемикання.

Враховуйте деталі, які переноситимуться зі старої коробки: підшипники, кришки, ущільнення та регулювальні деталі мають відповідати своїм місцям. Зіставте контури стиків і отвори прокладок. Якщо знятий корпус сильно зруйнований, перевірку виконують за збереженими суміжними частинами та документацією конкретної коробки. Спроба стягнути невідповідні поверхні болтами може спричинити перекіс валів, туге обертання, порушення зачеплення або обламування кріплень.

На що зважати під час заміни

Для встановлення корпусу коробку розбирають і переносять внутрішні деталі. Перед демонтажем зливають оливу та надійно підтримують коробку, щоб під час відкручування болтів не навантажувати кріплення до напіврами. Втулки, шайби й регулювальні деталі зберігають у порядку зняття. Разом із корпусом оглядають підшипники, ущільнення та болти, а пошкоджені деталі й непридатні прокладки замінюють.

Внутрішню порожнину й поверхні стиків очищають, посадки та різьбу перевіряють до складання. Для монтажу підшипників використовують відповідну оправку, не передаючи зусилля через тіла кочення. Послідовність і момент затягування кріплення беруть із документації коробки. Після складання перевіряють, чи вільно обертаються вали та чи працює перемикання, заповнюють коробку передбаченою для неї оливою й оглядають з’єднання на герметичність.
