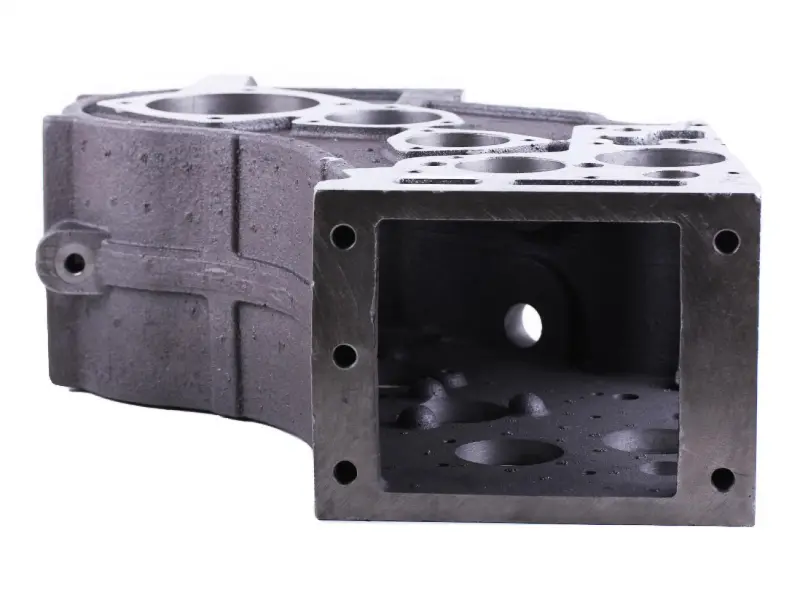

Корпус КПП КПП/6 AMG с креплением к полураме под 5 болтов

Корпус КПП КПП/6 AMG с креплением к полураме под 5 болтов предназначен для ремонта коробки передач при повреждении её корпуса. Он служит основанием для размещения валов и деталей переключения, удерживает их в нужном взаимном положении и соединяет коробку с полурамой. От состояния посадочных мест и стыков зависит правильная работа механизма: даже исправные шестерни и подшипники не устранят перекос, вызванный повреждением корпуса.

Конструкция и причины замены

Корпус имеет внутреннюю полость, круглые отверстия разного диаметра, обработанные плоскости сопряжения и отверстия под крепёж. При восстановлении коробки эти участки проверяют особенно внимательно: посадки должны удерживать установленные детали, а стыки — обеспечивать плотное прилегание сопрягаемых частей. Крепление к полураме под 5 болтов является отдельным признаком подбора; отверстия крышек и других соединений сверяют дополнительно.

Поводом для замены становятся трещины, обломанные крепёжные участки, повреждённая резьба, деформация привалочных плоскостей или разбитые посадки подшипников. Такие дефекты могут возникнуть после удара, ослабления крепежа, заклинивания внутренних деталей или неудачной разборки. Течь по стыку, повторное ослабление соединения и смещение подшипника требуют проверки корпуса. При этом шум коробки или следы масла сами по себе ещё не означают, что менять нужно именно его: сначала определяют место и причину неисправности.

Что сверить со снятой деталью

Сопоставьте обозначение КПП/6, форму корпуса и расположение всех сопряжений. Для крепления к полураме проверьте не только пять точек фиксации, но и расстояния между ними, положение относительно корпуса и прилегание опорных поверхностей. Совпадение числа болтов без совпадения геометрии не обеспечит установку. Отдельно сравните посадочные диаметры и глубину отверстий, расположение опор валов, места крепления крышек и выходы механизма переключения.

Ориентиром служит снятый корпус вместе с деталями, которые будут перенесены в него. Проверьте, совпадают ли привалочные контуры и отверстия прокладок, а также места установки уплотнений. Если старый корпус разрушен, для сравнения нужны сохранившиеся сопрягаемые части и документация конкретной коробки. Несовпадение посадок нельзя компенсировать затяжкой болтов: это может привести к заеданию валов, нарушению зацепления и повреждению крепёжных участков.

Особенности установки

Замена требует разборки коробки и переноса её внутренних деталей. Перед снятием корпус освобождают от масла, а коробку надёжно поддерживают, чтобы крепление к полураме не оставалось под нагрузкой при откручивании болтов. При разборке сохраняют порядок втулок, шайб и регулировочных деталей. Одновременно осматривают подшипники, уплотнения и крепёж; повреждённые детали и непригодные прокладки заменяют.

Перед сборкой очищают внутреннюю полость и плоскости стыков, проверяют посадки и резьбу. Подшипники устанавливают подходящей оправкой, не передавая монтажное усилие через тела качения. Крепёж затягивают в порядке и с моментом, указанными для конкретной коробки. После сборки проверяют свободное вращение валов и работу переключения, затем заправляют коробку предусмотренным для неё маслом и контролируют герметичность соединений.
