Вал приводу перехідного редуктора L-203 mm Z-6 (12 колесо) AMG-2

Призначення та будова

Вал приводу перехідного редуктора передає обертання між сполученими деталями механізму. Його замінюють через зношення поверхонь, пошкодження з’єднання або деформацію, що заважає передавати зусилля. Довжина вала — 203 мм; позначення деталі — L-203 mm Z-6 (12 колесо) AMG-2. Для підбору потрібно зіставити розміри й форму зі знятим валом, адже однакова довжина ще не означає відповідність посадок.

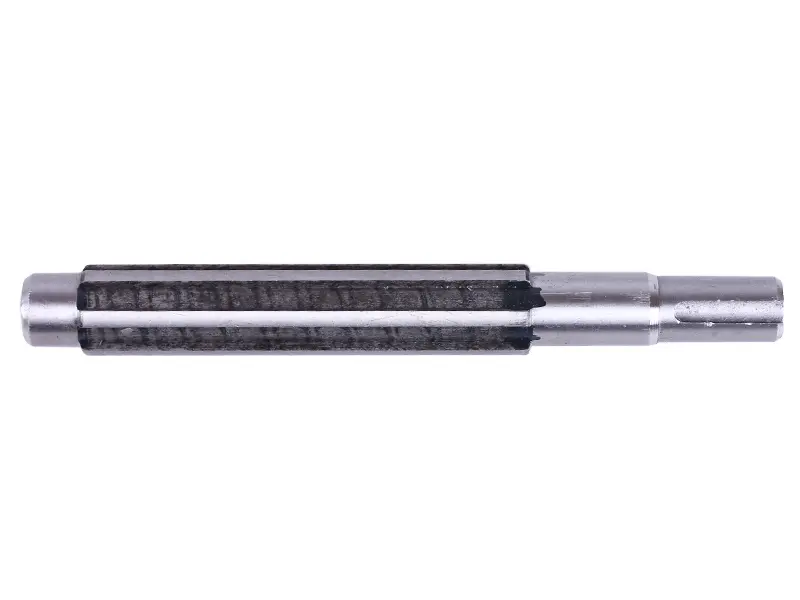

Конструкція має довгу ділянку з поздовжніми шліцами та ступінчасті циліндричні ділянки на кінцях. На одному кінці є поздовжній паз. Через шліци крутний момент передається на сполучену деталь, тому зношення їхніх бічних поверхонь збільшує зазор у з’єднанні. Розташування уступів і переходів між діаметрами теж має значення: вони повинні відповідати посадковим місцям редуктора.

Ознаки зношення

Збільшений люфт, стукіт під час зміни навантаження та ривки під час передавання обертання — привід перевірити вал і деталі, з якими він з’єднується. Після розбирання огляньте шліци на наявність сколів, зім’ятих країв і виробітку. Перевірте циліндричні поверхні на задири, а паз — на пошкодження країв. Самі лише шум або люфт не вказують однозначно на несправність вала: причиною може бути й зношена сполучена деталь.

Тріщини, вигин і значне пошкодження посадкових поверхонь потребують особливої уваги. Вал із деформацією може обертатися з перекосом та створювати додаткове навантаження на опори. Якщо після заміни залишити зношену відповідну шліцеву деталь, зазор у з’єднанні збережеться, а нові шліци швидше зазнаватимуть ударних навантажень.

Як перевірити відповідність

Зіставте загальну довжину, діаметри та довжини циліндричних ділянок, положення уступів і форму торців. Для шліцевої частини перевірте її довжину, кількість шліців, їхній профіль та розміри. Для поздовжнього паза важливі ширина, довжина й відстань від торця. Вимірюйте також ділянки, які зберегли початкову форму: сильний виробіток на старому валу може дати хибне уявлення про потрібний розмір.

Переконайтеся, що збігаються місця фіксації та взаємне розташування всіх посадок. Невідповідний діаметр може спричинити люфт або надто тугу посадку, а зміщений уступ — завадити правильному складанню. Шліци мають входити у відповідну деталь без перекосу. Часткове зачеплення не забезпечує належного розподілу зусилля та може пошкодити обидві деталі під навантаженням.

Заміна та контроль складання

Під час розбирання зафіксуйте орієнтацію старого вала й послідовність розташування знятих деталей. Очистьте посадкові місця, огляньте опори, шліцеве з’єднання та фіксатори. Якщо для заміни доводиться знімати підшипники чи ущільнення, перевірте їх і замініть пошкоджені. Мастило та спосіб закріплення мають відповідати вимогам конкретного редуктора.

Встановлюйте вал із суміщеними шліцами та пазом, без ударів по робочих поверхнях. Не намагайтеся стягнути перекошені деталі кріпленням. Після складання перевірте правильність фіксації, вільне обертання та відсутність надмірного осьового переміщення. Початкову перевірку виконуйте без робочого навантаження. За появи заїдання, стукоту чи перекосу припиніть перевірку й усуньте причину, перш ніж користуватися механізмом.
