Вал первинний КПП/6 мототрактора, L-390 мм AMG-2

Первинний вал КПП/6 завдовжки 390 мм призначений для коробки передач мототрактора. Він приймає обертання від привода й передає його далі через механізми коробки. Стан вала та його з’єднань впливає на передавання крутного моменту без зайвого люфту й перекосів. Заміну встановлюють під час ремонту, якщо зношені шліци, пошкоджені посадкові поверхні або порушена геометрія демонтованого вала.

Будова деталі

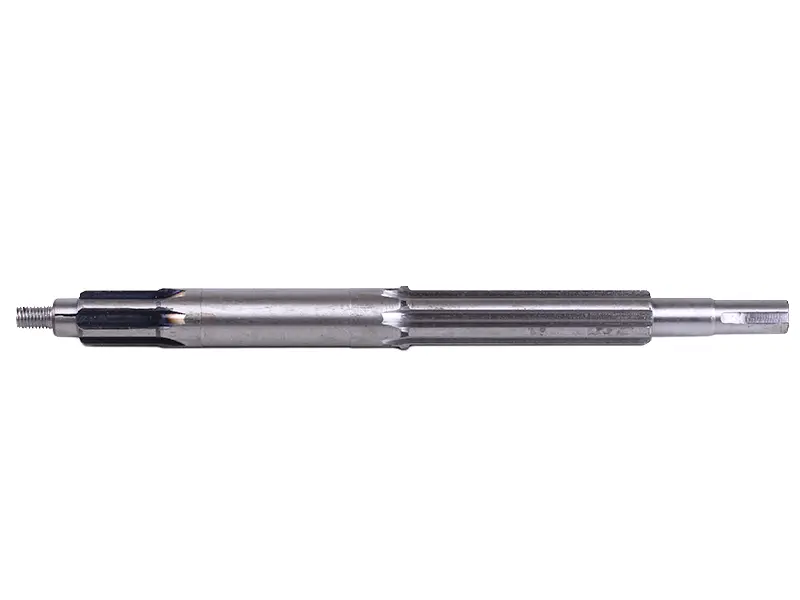

Вал має ступінчасту форму з гладкими циліндричними ділянками та поздовжніми шліцами різної довжини. На одному кінці є зовнішня різьба, на іншому — ділянка з пласкими гранями. Шліци передають обертання між сполученими деталями, а відповідність посадок забезпечує їхнє правильне розташування під час складання. Тому для підбору потрібно враховувати як загальну довжину, так і місце кожного переходу діаметра.

Ознаки зношення

Стукіт під час зміни навантаження, надмірний люфт у з’єднаннях і сторонній шум із коробки — привід перевірити первинний вал. Подібні прояви також спричиняють несправні підшипники чи шестерні, тож заміну визначають за результатами розбирання та огляду. На валу перевіряють бічні поверхні шліців, стан різьби й посадок: зминання, задири та тріщини потребують уваги. Щоб виявити вигин, вимірюють биття, оскільки зовнішній огляд не дає достатньої точності.

До пошкоджень можуть призвести люфт в опорах, нестача мастила, забруднена олива та різкі перевантаження трансмісії. Якщо шліцьове з’єднання вже розбите або посадка сполученої деталі ослаблена, одного нового вала може бути недостатньо. Під час ремонту перевіряють підшипники, шліци деталей, що з ним з’єднуються, шестерні й кріплення. Усунення причини зношення допомагає уникнути повторного розбирання коробки.

Як перевірити відповідність

Перші орієнтири — довжина 390 мм і позначення коробки КПП/6. Далі звіряють діаметри та довжину посадкових ділянок, розташування уступів, кількість і профіль шліців. Окремо порівнюють діаметр і крок різьби, форму кінців та відстані між поверхнями, які задають положення деталей на валу. Однакова загальна довжина ще не означає, що вал підійде: інші шліци завадять з’єднанню, а відмінне положення уступів змістить деталі всередині коробки.

Монтаж і перевірка

Для заміни коробку передач розбирають у послідовності, передбаченій її конструкцією. Перш ніж виймати вал, записують або позначають порядок розташування шестерень, втулок, шайб і фіксаторів, якщо вони встановлені. Поверхні очищають, а зношені сполучені деталі замінюють. Під час запресовування підшипника зусилля прикладають до кільця, яке сідає з натягом. Удари по різьбі чи шліцах можуть пошкодити їх і ускладнити складання.

У зібраній коробці перевіряють вільне обертання, осьовий люфт і перемикання передач відповідно до вимог конкретного механізму. Якщо виникає заїдання, перевіряють посадки та послідовність складання; стягувати корпус із надмірним зусиллям не слід. Помилка в підборі вала може спричинити перекіс, прискорене зношення опор і пошкодження шестерень. Завершують роботу змащуванням і регулюванням за вимогами коробки передач мототрактора.
