Кришка головки циліндрів КМ385ВТ DongFeng 240/244, Foton 240/244, Jinma 240/244 AMG

Кришка головки циліндрів КМ385ВТ закриває клапанний механізм зверху, утримує розбризкуване мастило всередині та захищає простір під кришкою від пилу й бруду. Призначена для DongFeng 240/244, Foton 240/244, Jinma 240/244. Її замінюють у разі пошкодження корпусу або порушення прилягання, коли справне ущільнення вже не усуває підтікання на стику з головкою.

Будова та роль у двигуні

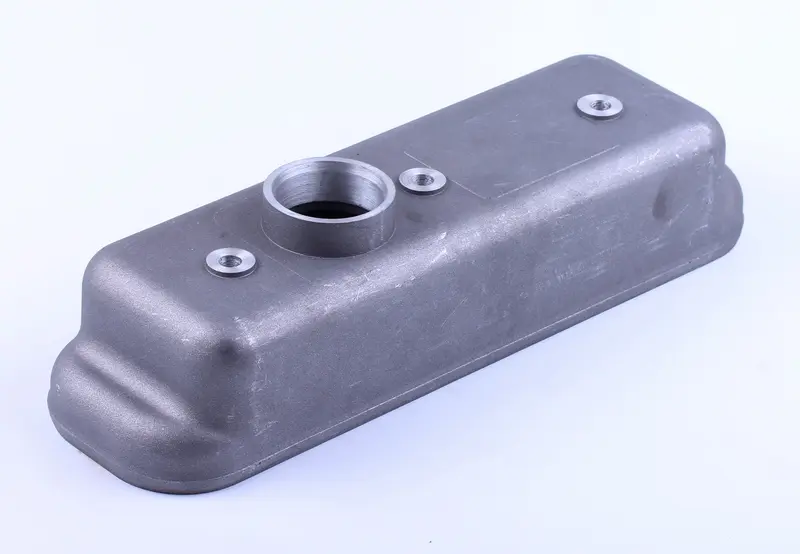

Корпус видовжений, із заокругленими краями та нижнім посадковим бортиком. Угорі розташовані кругла виступна горловина і три невеликі отвори. Для встановлення мають значення контур нижнього краю, висота корпусу й розміщення отворів. Кришка повинна рівно прилягати до головки, збігатися з кріпленнями та забезпечувати потрібний простір над клапанним механізмом.

Щільність стику залежить від стану ущільнення та поверхонь, між якими воно затиснуте. Ця кришка закриває верх головки, але не утворює камеру згоряння й не бере участі у стисканні суміші. Її заміна доречна при пошкодженні корпусу та проблемах його прилягання; причину втрати компресії перевіряють окремо.

Ознаки несправності

Оглянути кришку варто, якщо вздовж краю з’являється мастило, є тріщини, пошкодження бортика чи деформація біля кріплень. Підтікання також спричиняють затверділе ущільнення, бруд на посадковій поверхні та нерівномірне затягування. Якщо корпус цілий і не викривлений, спочатку перевіряють ці причини, щоб не замінювати справну деталь.

Пошкоджена горловина або ділянки навколо отворів можуть порушувати щільність з’єднання із суміжними деталями. Надмірне затягування не виправляє деформований край: воно здатне посилити перекіс, зіпсувати ущільнення та місця кріплення. Тріщини й стійке викривлення посадкового контуру потребують заміни корпусу.

Як перевірити відповідність

Звірте позначення двигуна та виконання встановленої головки, а зняту кришку використайте для порівняння. Перевірте довжину й ширину посадкового контуру, профіль нижнього бортика, висоту корпусу, відстані між отворами та розташування горловини. Самої назви трактора недостатньо, якщо на ньому вже міняли двигун або головку.

Також порівняйте місце з’єднання горловини з деталлю, що на ній установлена, та форму нижнього ущільнення. Стара прокладка допоможе зіставити контур, проте розтягнуте чи деформоване ущільнення не підходить для точного визначення розмірів. Невідповідність отворів завадить рівно закріпити корпус, а інший профіль посадкового краю може спричинити витік мастила навіть із новою прокладкою.

Заміна та контроль стику

Кришку знімають на зупиненому двигуні, який устиг охолонути. Спершу очищають ділянку навколо неї, щоб бруд не потрапив до клапанного механізму. З відкритої посадкової поверхні обережно прибирають залишки ущільнення, не залишаючи подряпин. Під час роботи оглядають кріплення, різьбу та суміжні деталі горловини. Тверду, розірвану або продавлену прокладку замінюють.

Корпус має сісти на місце без примусового притискання кріпежем. Перевірте, чи ущільнення лежить рівно, не зсунулося та не потрапило під край. Затягуйте кріплення рівномірно, за послідовністю й моментом, указаними в настанові до двигуна. Герметик використовують лише там, де його передбачає конструкція з’єднання. Після складання та пробного запуску оглядають периметр і горловину: свіжі сліди мастила означають, що посадку та ущільнення потрібно перевірити повторно.
