Кришка гідравлічного циліндра Xingtai 224/244 AMG

Кришка гідравлічного циліндра Xingtai 224/244 AMG закриває торцеву частину циліндра та з'єднується з його корпусом. Стан кришки, посадкових поверхонь і ущільнень впливає на герметичність цього з'єднання під час роботи гідравліки. Замінюючи пошкоджену деталь, потрібно відновити правильне прилягання та посадку. Самого збігу отворів кріплення для цього замало.

Будова та причини заміни

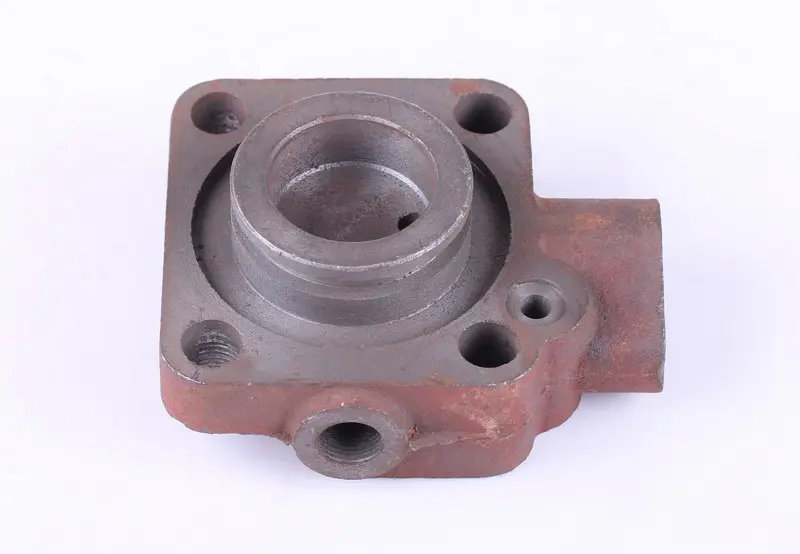

Кришка має фланцеву основу з отворами для кріплення, виступну циліндричну частину з центральним отвором і бічний різьбовий отвір. Під час добору такої деталі перевіряють кілька сполучень одночасно. Значення мають зовнішній контур, висота виступу, форма внутрішніх уступів, розташування отворів і різьбових з'єднань. Відмінність на будь-якій із цих ділянок може завадити правильно зібрати циліндр.

Підставою для заміни стають тріщини, відколи біля кріплень, зірвана різьба або деформована площина прилягання. Глибокі подряпини та корозійні раковини на поверхнях контакту з ущільненнями теж можуть спричиняти витік оливи. Водночас сліди підтікання не завжди свідчать про пошкодження самої кришки. Спершу варто оглянути ущільнення та стик із корпусом: якщо причина лише в зношеному ущільненні, заміна кришки її не усуне.

Як перевірити відповідність

Зіставте нову кришку зі знятою: виміряйте відстані між центрами кріпильних отворів, їхні діаметри, товщину фланця та розміри центральної посадки. Окремо звірте діаметр і висоту виступної частини. Вона має входити на своє місце без перекосу й упору в суміжні деталі. Загальна подібність форми не замінює вимірювань, особливо коли циліндр раніше ремонтували або встановлювали інший у зборі.

Для різьбових отворів перевіряють діаметр, крок, глибину та розташування відносно кріплень. Відповідна приєднувана деталь має закручуватися без зусилля вже з перших витків. Якщо з'єднання не збігається, його не можна примусово стягувати: це загрожує пошкодженням різьби або кришки. Також звіряють місця для ущільнень та оглядають поверхню корпусу циліндра, до якої прилягає кришка. Дефект цієї поверхні може залишити підтікання навіть після заміни.

Монтаж і контроль з'єднання

Перш ніж розбирати циліндр, техніку зупиняють, знімають навантаження та скидають тиск відповідно до її інструкції. Піднятий механізм утримують механічною опорою. Ділянку навколо кришки очищають, а відкриті порожнини захищають від потрапляння бруду. Положення старої деталі й послідовність розташування ущільнень зберігають як орієнтир для правильного складання.

Разом із кришкою оглядають кріплення, різьбу в суміжних деталях та ущільнення. Пошкоджені ущільнювальні елементи або ті, що втратили еластичність, замінюють відповідними. Кришку встановлюють рівно, без забивання та підтягування болтами через опір. Кріплення затягують рівномірно з моментом, установленим документацією техніки. Після складання проводять пробний цикл без робочого навантаження й перевіряють стики на витік оливи. Якщо виникає заїдання, перекіс або підтікання, роботу припиняють і перевіряють посадку.
