Колінвал KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 AMG

Колінвал KM130/138 для Xingtai 24B, Shifeng 244, Taishan 24 працює всередині двигуна та перетворює зворотно-поступальний рух поршня на обертання. Зусилля передається на нього через шатун, а далі — до механізмів техніки. Вал зазнає змінних навантажень, тому зношення шийок і порушення посадки впливають на підшипники, рівномірність обертання та довговічність двигуна.

Будова та ознаки зношення

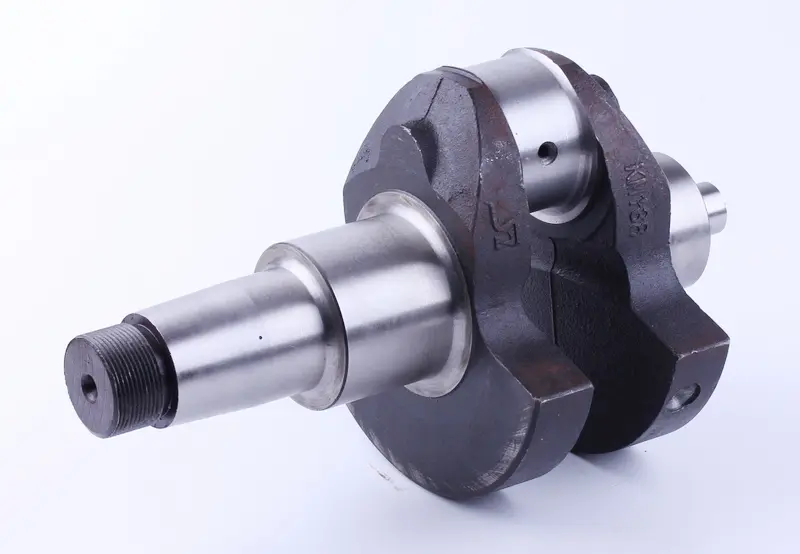

Конструкція має ступінчасті кінці, оброблені циліндричні шийки й масивні щоки з противагами. На одному кінці є зовнішня різьба, на поверхні шийки — отвір. Шатунна шийка зміщена відносно осі обертання, завдяки чому забезпечує рух шатуна. Корінні шийки утримують вал в опорах картера, а противаги беруть участь в урівноваженні рухомих частин двигуна.

Колінвал перевіряють, коли з нижньої частини двигуна чути стукіт, в опорах зростають зазори, а на шийках з’являються задири. Пошкоджена різьба також потребує оцінки. Самого звуку недостатньо для висновку про заміну: причиною можуть бути підшипники або шатун. Після розбирання вимірюють шийки, перевіряють биття й оглядають посадкові поверхні. Тріщини, сліди перегрівання та зношення, яке неможливо усунути в межах допустимої обробки, є підставами для заміни вала.

Як перевірити відповідність

Підбирайте колінвал за позначенням двигуна та параметрами знятої деталі. Зіставте діаметри корінних і шатунної шийок, їхнє розташування, відстані між опорами та довжину кінців вала. Перевірте упорні поверхні, різьбу, місця кріплення суміжних деталей і розташування отворів. Зовнішня схожість не замінює вимірювання: відмінність у посадці може завадити складанню або спричинити надмірний зазор.

Враховуйте, що старий колінвал міг проходити ремонтну обробку. Розмір зношеної шийки не варто приймати за початковий. Підшипники чи вкладиші підбирають з урахуванням фактичних розмірів нового вала та вимог конкретного двигуна. Окремо звіряють посадки деталей, які встановлюються на його кінці. Спроба притягнути невідповідну деталь кріпленням може пошкодити різьбу або посадкову поверхню.

Що врахувати під час заміни

Для встановлення потрібне розбирання двигуна з доступом до опор колінвала й шатуна. Перед складанням очищають посадкові місця та канали подавання мастила. Поряд із валом перевіряють підшипники, упорні деталі, шатун і його посадку, а також опори в картері. Зношені суміжні деталі замінюють; зняті ущільнення оглядають на пошкодження. Якщо залишити розбиту опору або зношений шатун, новий колінвал не усуне причину несправності.

Поверхні тертя змащують перед складанням. Послідовність монтажу й моменти затягування кріплень беруть із ремонтних вимог до двигуна. Контролюють робочі зазори та осьове переміщення вала, після затягування опор перевіряють вільне обертання. Заїдання потрібно усунути до запуску, з’ясувавши його причину; удари або сильніше затягування кріплень проблему не виправляють. Невідповідний вал чи помилки монтажу можуть спричинити перегрівання підшипників, пошкодження шийок і повторне розбирання двигуна.
