Шестерня човниково-реверсна ведуча Z-38/28 для Foton 244, Jinma 244/264 AMG

Ведуча човниково-реверсна шестерня Z-38/28 призначена для механізму реверсу трансмісії Foton 244, Jinma 244/264. Вона передає обертання в механізмі, що забезпечує зміну напрямку руху техніки. Таку деталь підбирають для ремонту реверсу, якщо зубці пошкоджені, шліцьове з’єднання зношене або подальша робота старої шестерні загрожує пошкодженням спряжених деталей.

Будова шестерні

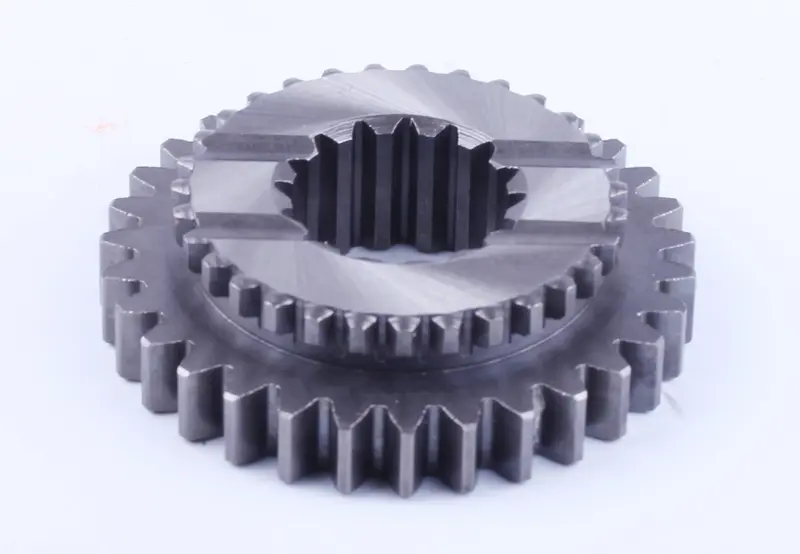

Деталь має ступінчасту форму, два зовнішні зубчасті вінці різного діаметра та центральний отвір із внутрішніми шліцами. Через шліцьове з’єднання передається крутний момент між валом і шестернею, а зовнішні зубці входять у зачеплення з відповідними деталями механізму. Позначення Z-38/28 вказує на кількість зубців — 38 і 28. Для правильного добору потрібно звірити обидва вінці.

На торці є заглиблення. Їхню форму та розташування варто порівняти зі знятою деталлю разом із висотою ступенів. Однакова кількість зубців ще не означає, що шестерня правильно стане на вал: значення мають посадка, товщина та розташування вінців відносно один одного.

Ознаки зношення

Посилення гулу, стукіт під час зміни навантаження або ривки в роботі реверсу — причини перевірити стан механізму. За самим звуком визначити несправність цієї шестерні не можна, адже подібні симптоми виникають і через зношені підшипники чи інші деталі трансмісії. Після розбирання перевіряють зубці на відколи, тріщини, викришування контактних поверхонь і задири, а внутрішні шліци — на помітний знос.

До пошкоджень можуть призводити ударні навантаження, недостатнє змащування та перекіс валів у зношених опорах. Нова шестерня, що працює з пошкодженим зубчастим вінцем, також швидко зношується. Під час заміни оглядають спряжені шестерні, шліци вала, підшипники та деталі осьової фіксації. Замінюють ті частини, стан яких не дозволяє відновити правильну посадку й зачеплення.

Перевірка перед установленням

• Порахуйте зубці обох вінців, порівняйте їхні зовнішні діаметри та профіль.
• Звірте кількість і форму внутрішніх шліців, а також посадочні розміри отвору.
• Порівняйте загальну товщину, ширину вінців, висоту ступенів і торцеві заглиблення.
• Перевірте розташування шестерні на валу та спосіб її фіксації у вашій трансмісії.

Для порівняння очистьте зняту деталь і користуйтеся каталогом установленої коробки передач. Модель техніки допомагає визначити потрібну запчастину, проте посадочні розміри потрібно перевірити окремо. Невідповідні шліци заважають установленню, а різниця в геометрії зубців або положенні вінців порушує контакт у зачепленні. Наслідками можуть бути шум, заклинювання та прискорене руйнування зубців.

Заміна та перевірка роботи

Під час розбирання запам’ятовують порядок втулок, шайб і фіксаторів, якщо вони передбачені конструкцією. Посадочні поверхні очищають, а з доступної частини корпусу прибирають продукти зношення. Шестерню ставлять у належному положенні без спроб забити її на шліци, що не збігаються. Після складання перевіряють осьову фіксацію, зазори за настановою до трансмісії та вільне обертання механізму. Перш ніж давати навантаження, відновлюють змащування відповідно до вимог коробки передач і перевіряють увімкнення реверсу.
