Шестерня човникового реверсу ведена Foton 244, Jinma 244/264 AMG

Ведена шестерня човникового реверсу Foton 244, Jinma 244/264 AMG призначена для ремонту механізму зміни напрямку руху трактора. Вона приймає обертання від сполученої шестерні та бере участь у передаванні крутного моменту. Справне зачеплення потрібне для роботи реверсу без ударів і надмірного шуму під навантаженням.

Будова деталі

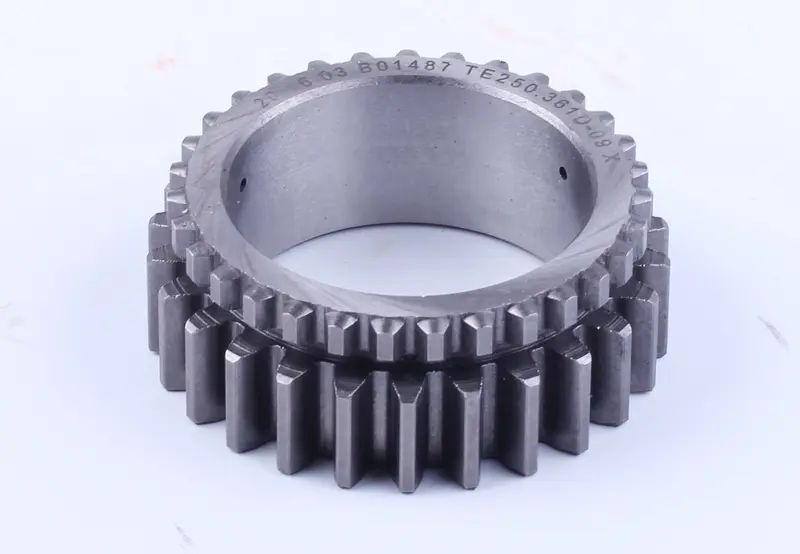

Шестерня має кільцеву форму та широкий центральний отвір. Зовні розташовані два зубчасті вінці з різними профілем і висотою зубців, розділені кільцевою проточкою. На внутрішній поверхні є невеликі отвори. Для правильного підбору мають значення геометрія обох вінців і розташування всіх цих елементів: збігу лише зовнішнього діаметра недостатньо.

На торці нанесено позначення B01487 і TE250. Вони допомагають зіставити деталь зі знятою шестернею, проте перевірку посадки та зубчастих вінців проводять окремо. Літерно-цифрове позначення варто враховувати разом із конструкцією, а не використовувати як єдину ознаку відповідності.

Ознаки зношення

Шестерню замінюють, якщо зубці зламані або мають відколи, на поверхнях контакту є викришування, у тілі деталі з’явилися тріщини чи посадковий отвір суттєво зношений. Поштовхи під навантаженням, посилення гулу та складне вмикання реверсу — привід оглянути механізм. Самого звуку недостатньо для висновку: подібні прояви бувають і через несправність суміжних деталей.

До пошкоджень призводять ударні навантаження, неправильне зачеплення, недостатнє змащування та тверді частинки між зубцями. Під час розбирання потрібно знайти причину зношення, щоб вона не пошкодила нову шестерню. Разом із нею перевіряють зубці сполученої деталі, опори та механізм увімкнення реверсу.

Як перевірити відповідність

Зіставте загальну висоту, діаметр центрального отвору, зовнішні діаметри та ширину вінців. Порахуйте зубці на кожному вінці й порівняйте їхній профіль. Окремо перевірте місце проточки, отворів та опорних торців. Для вимірювань обирайте неушкоджені ділянки: виробіток або відкол можуть дати хибний розмір.

Враховуйте також виконання коробки передач, установленої на тракторі, та будову посадкового місця. Відмінність у висоті або розташуванні вінців порушує осьове положення деталі, а невідповідний профіль зубців заважає правильному контакту. Завеликий посадковий зазор може спричинити перекіс; деталь із невідповідною посадкою не слід встановлювати із зусиллям.

Заміна та контроль складання

Для заміни розбирають механізм реверсу в порядку, визначеному ремонтною документацією трактора. Під час зняття фіксують розташування втулок, шайб і стопорних деталей, якщо вони є в конструкції. Посадкові поверхні очищують та оглядають, перевіряючи задири й виробіток. Пошкоджені суміжні деталі замінюють одночасно.

Під час монтажу дотримуються орієнтації зубчастих вінців і не передають зусилля через зубці. Після складання перевіряють надійність фіксації, передбачені зазори, вільне обертання та повне ввімкнення реверсу. Першу перевірку проводять без навантаження, потім навантаження збільшують поступово, стежачи за шумом і роботою механізму.
