Шестерня трансмісії 1 Z-27 Xingtai AMG

Шестерня трансмісії 1 Z-27 Xingtai AMG передає обертання та зусилля в трансмісії. Позначення Z-27 означає 27 зубців. Для відновлення зубчастої передачі деталь добирають за розмірами знятої шестерні та її розташуванням у механізмі. Однакова кількість зубців ще не забезпечує правильного зачеплення й відповідності посадці на валу.

Будова шестерні

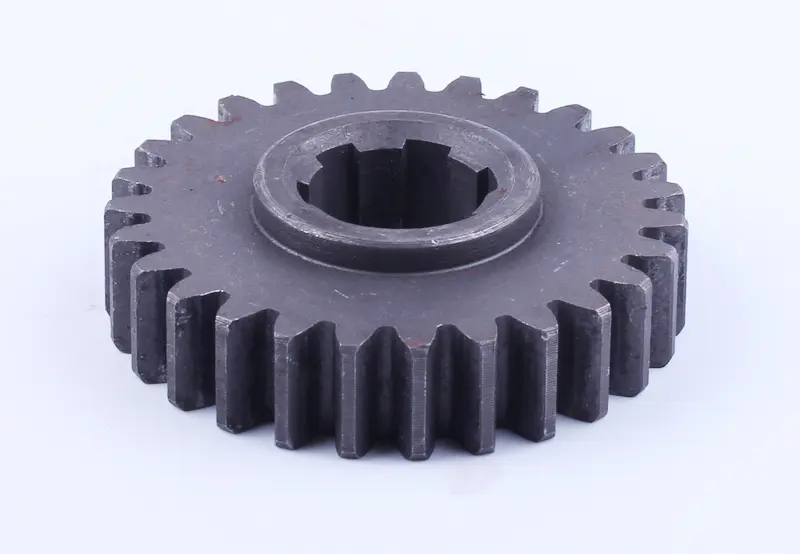

Деталь має зовнішні прямі зубці, центральний отвір із внутрішніми шліцами та виступну маточину. Зубчастий вінець працює в парі з іншою шестернею, а шліци з'єднують деталь із валом. Тому перевіряти потрібно і зовнішню геометрію, і посадковий отвір. Навіть якщо шестерня підходить до вала, відмінності профілю зубців можуть завадити її роботі в передачі.

Маточина впливає на розміщення деталі між сусідніми частинами механізму. Її висоту й положення відносно вінця слід порівнювати так само уважно, як товщину шестерні. Стан торців і шліців теж має значення: пошкоджені поверхні можуть перешкоджати правильній посадці, а спрацьовані шліци створюють люфт у з'єднанні з валом.

Ознаки зношення

Шестерню оглядають на наявність відколів, тріщин, викришування на поверхнях контакту зубців і помітного спрацювання шліців. Гул під навантаженням, стукіт або металеві частинки в трансмісійній оливі — привід перевірити передачу. Ці ознаки можуть бути пов'язані також із підшипниками чи парною шестернею, тому рішення про заміну приймають після огляду деталей, що працюють разом.

Як перевірити відповідність

• Зіставте кількість зубців та їхній профіль: за однакової кількості геометрія зачеплення може відрізнятися.
• Перевірте зовнішній діаметр, ширину зубчастого вінця та загальну товщину деталі.
• Порівняйте число й форму внутрішніх шліців, розміри отвору та відповідність шліцам вала.
• Звірте висоту маточини, її розташування, форму обох торців і спосіб утримання шестерні вздовж осі.
• Уточніть каталожне позначення знятої деталі та її місце на схемі конкретної трансмісії.

Зношена шестерня допомагає визначити потрібну форму, проте не всі її розміри можна брати за еталон. Розбитий шліцевий отвір уже не відповідає початковій посадці, а пошкоджені зубці ускладнюють порівняння профілю. Орієнтуйтеся на збережені ділянки та документацію механізму. Відмінність товщини або виступу маточини здатна порушити осьові зазори навіть за правильного шліцевого з'єднання.

Заміна та контроль складання

Під час розбирання збережіть порядок розташування втулок, шайб та інших деталей осьового утримання, передбачених конструкцією, і зафіксуйте орієнтацію шестерні. Після зняття огляньте шліци вала, зубці парної шестерні та прилеглі підшипники. Пошкоджені суміжні деталі варто замінити за результатами перевірки, щоб люфт або порушене зачеплення не спричинили швидкого зношення нової шестерні.

Перед установленням очистьте посадкові поверхні від бруду та частинок зносу. Не забивайте шестерню ударами по зубцях: якщо вона не сідає на місце, перевірте суміщення шліців і наявність задирок. Після складання перевіряють осьову фіксацію, зазори та вільне обертання відповідно до вимог конкретної трансмісії. Неправильно дібрана або встановлена з перекосом деталь може спричинити шум, прискорене спрацювання та пошкодження зубців.
