Шестерня розподільного вала Z-68 DL190-12 Xingtai 120 AMG

Шестерня розподільного вала Z-68 DL190-12 Xingtai 120 AMG передає обертання на розподільний вал у механізмі газорозподілу. Завдяки правильному зачепленню та встановленню клапани відкриваються й закриваються узгоджено з рухом поршня. Позначення Z-68 означає 68 зубців. Це обов’язковий параметр для добору заміни, проте однакової кількості зубців ще недостатньо для правильної роботи приводу.

Будова шестерні

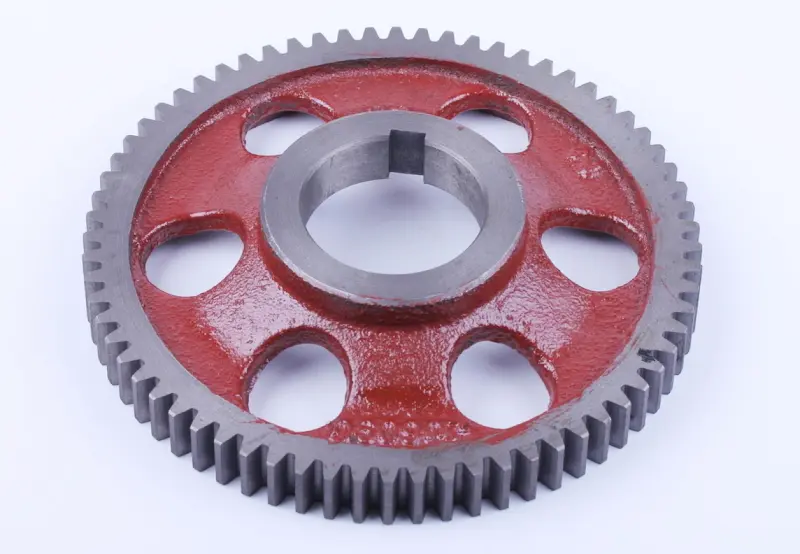

Деталь має зовнішній зубчастий вінець, виступну центральну маточину та посадковий отвір зі шпонковим пазом. У диску є шість наскрізних отворів. Основна поверхня диска пофарбована в червоний колір, а вінець і посадкова поверхня мають сірий металевий колір. Під час добору насамперед звіряють форму зубців, посадку на вал і розташування маточини.

Шпонкове з’єднання визначає положення шестерні відносно вала. Пошкоджені краї паза або люфт у цьому місці можуть порушити точність передавання обертання, навіть коли зубці ще цілі. Тому стан посадки перевіряють так само уважно, як і стан вінця. Схожі зовні шестерні можуть мати різну товщину, зміщення маточини або іншу геометрію зачеплення.

Ознаки зношення

Привід варто оглянути, якщо з боку механізму газорозподілу з’явилися сторонній стукіт, шум чи відчутний люфт. На демонтованій шестерні шукають відколи зубців, тріщини, викришування та нерівномірне спрацювання контактних поверхонь. Також перевіряють отвір, маточину й шпонковий паз. Сам по собі шум не визначає винну деталь: джерело може бути в сусідніх частинах приводу.

Шестерню з тріснутою маточиною, розбитою посадкою або пошкодженими зубцями замінюють, водночас з’ясовуючи причину несправності. Поруч оглядають шестерню, що працює з нею в парі, шпонку, кріплення та опори вала. Зношені зубці парної шестерні чи надмірний люфт вала погіршують контакт і можуть прискорити зношення нової деталі.

Як підібрати заміну

• Порівняйте кількість зубців, зовнішній діаметр, ширину вінця та профіль зубців зі знятою шестернею.
• Звірте діаметр посадкового отвору, розміри шпонкового паза та його положення відносно зубців або установних міток, якщо вони передбачені.
• Перевірте загальну товщину, висоту й розташування маточини: від цього залежить положення вінця відносно парної шестерні.
• Зіставте спосіб фіксації на валу та відстані до сусідніх деталей, щоб уникнути осьового зміщення чи зачіпання після складання.

Що врахувати під час заміни

Перш ніж знімати шестерню, механізм виставляють за установними мітками відповідно до настанови двигуна. Для демонтажу застосовують відповідний знімач, не навантажуючи зубці. Посадкову поверхню вала очищають, оглядають паз, шпонку та кріплення. Деталь установлюють у належному положенні, без перекосу й ударів по вінцю. Спосіб посадки та зусилля затягування мають відповідати вимогам двигуна.

Після складання звіряють мітки та перевіряють плавність обертання механізму вручну передбаченим способом. Якщо є заклинювання, значний люфт або зміщення вінця, причину усувають до запуску. Невідповідні зубці чи посадка погіршують зачеплення, а помилка в кутовому положенні порушує фази газорозподілу. Наслідками можуть бути утруднений пуск і пошкодження двигуна.
