Шестерня розподільного вала Z-48 TY290 (Xingtai 180) AMG

Шестерня розподільного вала Z-48 TY290 (Xingtai 180) AMG передає обертання в приводі газорозподілу двигуна. Завдяки зубчастому зачепленню розподільний вал керує відкриванням і закриванням клапанів узгоджено з рухом поршнів. Позначення Z-48 означає 48 зубців. Під час заміни потрібно зберегти правильне взаємне положення валів, адже навіть справна шестерня, встановлена зі зміщенням фаз, порушує роботу двигуна.

Будова та ознаки зношення

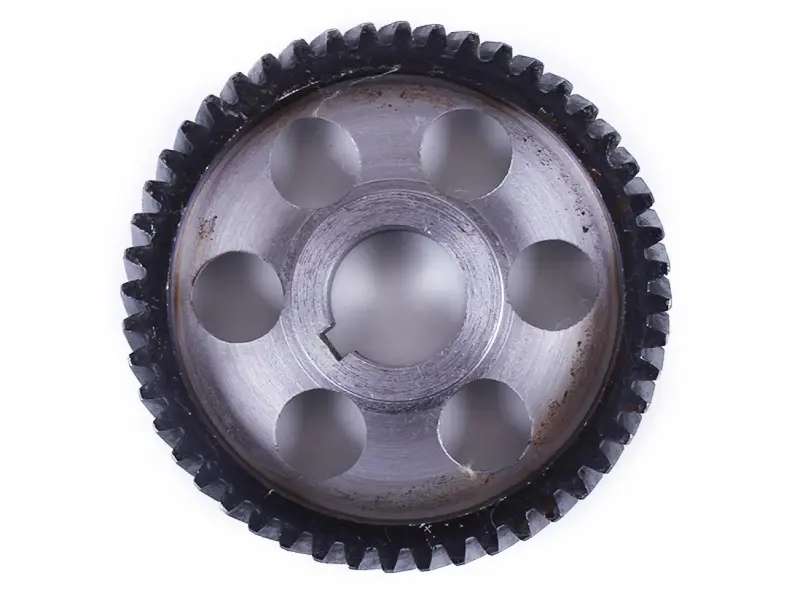

Деталь має зовнішній зубчастий вінець, центральний посадковий отвір зі шпонковим пазом і шість круглих отворів навколо маточини. Для встановлення має значення не лише кількість зубців, а й розташування вінця відносно маточини. Якщо цей розмір відрізняється від потрібного, зубці можуть контактувати лише частиною ширини або працювати з перекосом.

Шестерню замінюють у разі відколів, тріщин, значного спрацювання зубців, пошкодження маточини чи розбитого шпонкового паза. Стукіт і посилений шум у приводі газорозподілу є приводом оглянути зачеплення, але самі по собі не доводять несправність саме цієї деталі. Після розбирання перевіряють також зубці парної шестерні та посадку на валу. Зім'ята шпонка й люфт у з'єднанні можуть впливати на точність передавання обертання навіть за цілого зубчастого вінця.

Як перевірити відповідність

Звірте позначення двигуна та порівняйте нову шестерню зі знятою. Порахуйте зубці, перевірте зовнішній діаметр, ширину вінця, форму й напрямок зубців. Далі зіставте діаметр посадкового отвору, ширину та глибину шпонкового паза, товщину маточини й величину її виступу. Стару деталь перед вимірюванням варто очистити: нашарування біля посадки та на торцях заважають оцінити її геометрію.

Окремої уваги потребують спосіб осьової фіксації та розташування установних міток, якщо вони передбачені конструкцією двигуна. Кількість круглих отворів або схожий зовнішній діаметр не замінюють перевірки посадки та профілю зубців. Невідповідна шестерня може мати люфт, обертатися із заїданням чи неправильно входити в зачеплення. Наслідком стають прискорене зношення приводу та порушення фаз газорозподілу.

На що звернути увагу під час заміни

До демонтажу виставляють механізм за установними мітками відповідно до керівництва двигуна. Знявши шестерню, очищають посадкову поверхню, оглядають кінець розподільного вала, шпонку та кріпильні деталі. Шпонку зі зім'ятими гранями й пошкоджені деталі фіксації замінюють. Також перевіряють парну шестерню: її спрацьовані зубці можуть швидко пошкодити новий вінець. Якщо розбита посадка на самому валу, заміна лише шестерні не прибере люфт.

Під час складання суміщають шпонковий паз і мітки газорозподілу, дотримуються визначеного для двигуна способу монтажу та затягування кріплення. Не можна забивати деталь ударами по зубцях або стягувати її кріпленням, коли посадці заважає невідповідність розмірів. До запуску перевіряють фіксацію та зачеплення, вручну прокручують механізм за процедурою виробника двигуна. Заїдання або розбіжність міток потребують повторної перевірки складання: робота з неправильно виставленими фазами може пошкодити клапанний механізм.
