Шестерня розподільного вала Z-46 JD3102 AMG

Шестерня розподільного вала Z-46 JD3102 AMG передає обертання розподільному валу в механізмі газорозподілу. Позначення Z-46 означає 46 зубців. Від узгодженого обертання валів залежить момент відкривання та закривання клапанів, тому під час заміни потрібно точно відновити їхнє взаємне положення. Самого збігу посадкового отвору недостатньо: шестерня має відповідати приводу за геометрією зубців і способом встановлення на вал.

Будова та ознаки зношення

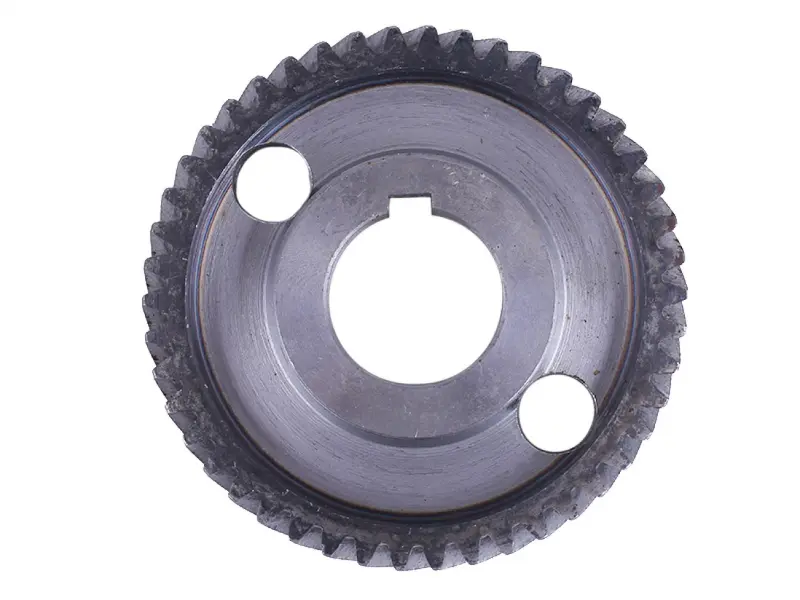

Деталь має зовнішній зубчастий вінець, центральний посадковий отвір зі шпонковим пазом і два круглі отвори в диску. Під час вибору перевіряють профіль вінця, розташування паза та форму посадкової частини. Від них залежить з’єднання з розподільним валом і правильне зачеплення із сусідньою шестернею.

Шестерню замінюють, якщо на зубцях є відколи, тріщини або значне спрацювання поверхонь контакту. Причиною заміни також стає пошкоджений посадковий отвір чи розбитий шпонковий паз. Зношений привід може працювати з підвищеним шумом і люфтом, проте лише за звуком визначити несправність цієї деталі неможливо. Після розбирання оглядають зубчастий вінець, кріплення та місце з’єднання з валом.

Як перевірити відповідність

Зіставте шестерню зі знятою деталлю та каталогом конкретного двигуна. Перевірте зовнішній діаметр, товщину диска й вінця, діаметр посадкового отвору, ширину та глибину шпонкового паза. Порівняйте форму й напрямок зубців, а також розташування вінця відносно посадкової частини. Однакова кількість зубців не компенсує відмінностей у цих параметрах: невідповідна шестерня може не стати на місце або неправильно працювати в зачепленні.

Якщо в приводі передбачено установні мітки, перевірте їхнє положення відносно шпонкового паза. Два круглі отвори також можна зіставити зі старою деталлю, але вони не замінюють міток газорозподілу. Зняту шестерню варто залишити до завершення ремонту, щоб мати змогу перевірити бік встановлення та послідовність розміщення прилеглих шайб й інших установних деталей.

Заміна та перевірка приводу

Перш ніж знімати шестерню, механізм виставляють за мітками згідно з настановою до двигуна. Якщо конструкція потребує знімача, використовують відповідний інструмент, не збиваючи деталь ударами по зубцях. Після демонтажу очищають посадкові поверхні, перевіряють кінець розподільного вала, шпонку, паз на валу та кріплення. Шпонку зі зім’ятими гранями або слідами зрізу замінюють; пошкодження посадки усувають до встановлення шестерні.

Разом із нею оглядають шестерню, з якою вона входить у зачеплення. Відколи та значне спрацювання сусіднього вінця можуть швидко пошкодити нові зубці. Під час складання суміщають передбачені мітки, зберігають штатне положення деталі та затягують кріплення за вимогами виробника двигуна. Якщо шестерня стає з перекосом або не доходить до свого місця, перевіряють шпонку й посадкові поверхні, а не збільшують зусилля.

Після складання механізм провертають вручну в порядку, визначеному настановою до двигуна. Перевіряють плавність руху, відсутність заклинювання та правильність фаз газорозподілу. Помилка під час суміщення міток порушує роботу клапанів, а невідповідний профіль зубців чи люфт на валу спричиняє шум і прискорене зношення приводу. До запуску переходять після перевірки зібраного механізму.
