Шестерня проміжна ВВП DongFeng 244/240 H-91mm Z-27/32 Ø40mm AMG

Проміжна шестерня вала відбору потужності для DongFeng 244/240 передає обертання між спряженими шестернями привода ВВП. Її замінюють у разі пошкодження зубців, зношення посадки або порушення зачеплення. Справна шестерня потрібна для рівномірного передавання навантаження. Відколи та спрацювання можуть спричиняти стукіт, гул і ривки під час роботи механізму.

Будова та позначення

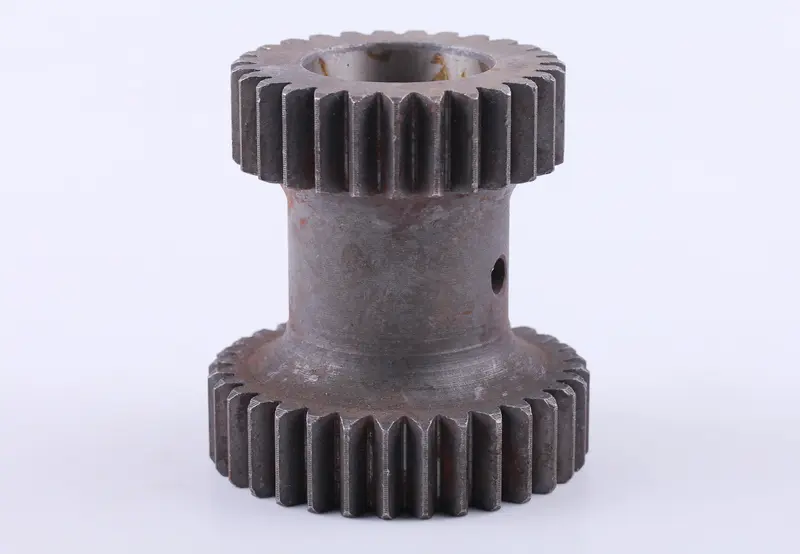

Два зубчасті вінці різного діаметра з'єднані видовженою циліндричною частиною. Шестерня має прямі зубці, центральний осьовий отвір і окремий отвір у бічній поверхні. Для такої конструкції має значення взаємне розташування вінців і посадки: обидва вінці повинні точно зайняти свої місця відносно спряжених шестерень.

H-91mm означає висоту 91 мм, а Z-27/32 — два вінці з 27 і 32 зубцями. Позначення деталі також містить розмір Ø40mm. Звіряючи цей діаметр, потрібно визначити відповідну поверхню та порівняти її зі знятою шестернею. Маркер AMG збережено в назві. Інша кількість зубців змінює умови зачеплення та роботу передачі, тому близьке числове значення не є заміною потрібному.

Як звірити зі знятою деталлю

Перевірте загальну висоту, кількість зубців на кожному вінці, ширину вінців та їхні зовнішні діаметри. Виміряйте відстань між вінцями, осьовий отвір і посадочні поверхні. Зіставте також розташування та виконання бічного отвору. Збігу лише одного розміру недостатньо: зміщений вінець працюватиме з неповним контактом зубців, а невідповідна посадка може спричинити люфт або завадити складанню привода.

Знята шестерня допомагає порівняти форму, проте спрацьовану поверхню не можна вважати точним зразком початкового розміру. За наявності виробітку робіть вимірювання в кількох місцях і звіряйте їх зі спряженою деталлю або документацією механізму. Профіль зубців теж має відповідати: однакова кількість зубців ще не забезпечує правильного зачеплення.

Ознаки зношення

Підставою для заміни є зламані зубці, викришування, тріщини, значне спрацювання бічних поверхонь і пошкодження посадки. Гул під навантаженням або люфт варто перевіряти разом зі станом опор та сусідніх шестерень, оскільки вони можуть давати подібні ознаки. Огляньте спряжені вінці, вал і підшипники. Пошкоджені зубці сусідньої шестерні прискорюють зношення нової деталі, навіть якщо її розміри підібрані правильно.

Заміна та перевірка

Розбирайте привод після зупинки двигуна, унеможлививши випадковий запуск. Зафіксуйте орієнтацію шестерні й послідовність шайб, втулок та фіксаторів, якщо вони є в механізмі. Очистьте місце встановлення від забруднень і уламків зубців. Перевірте посадочні поверхні на задири. Не намагайтеся усунути перекіс чи невідповідність розмірів затягуванням кріплення: це може пошкодити посадку.

Під час складання відновіть початкове положення шестерні та дотримуйтеся вимог до змащування саме цього привода. Зношені опори й пошкоджені фіксатори замінюють за результатами огляду. Перевірте вільне обертання передбаченим для механізму способом, відсутність заклинювання та осьового зміщення понад допустиме значення. Перше пробне ввімкнення проводять без робочого навантаження. Якщо з'явився стукіт або обертання утруднене, зупиніть перевірку й повторно огляньте посадку та зачеплення.
