Шестерня проміжна Z-48 JD3102 AMG

Проміжна шестерня Z-48 JD3102 AMG передає обертання між шестернями механізму. Позначення Z-48 означає 48 зубців. Вона сполучає сусідні ланки зубчастої передачі, а стан її зубців і посадки впливає на плавність зачеплення, рівень шуму та навантаження на суміжні деталі. Для ремонту шестерню добирають за геометрією демонтованої деталі та будовою конкретного механізму.

Будова та ознаки зношення

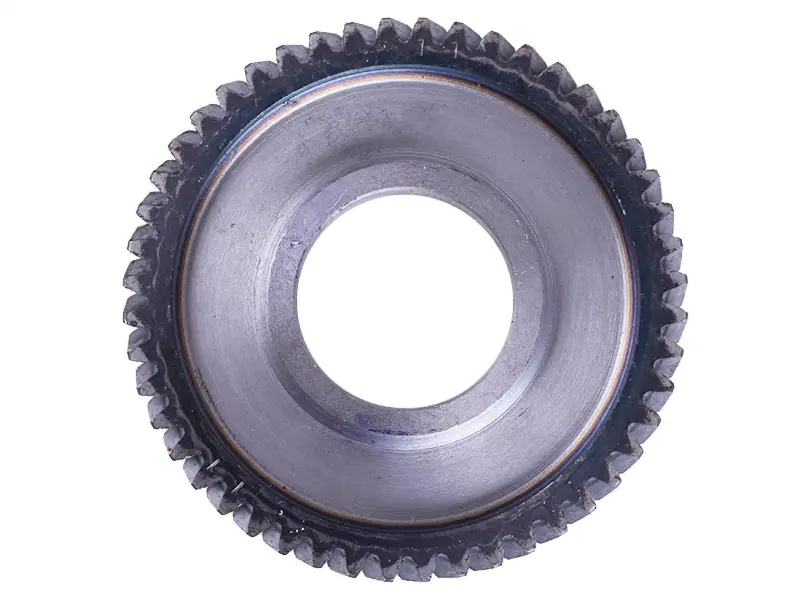

Деталь має зовнішній зубчастий вінець, центральний наскрізний отвір і кільцеві переходи на торцевій поверхні. Окрім діаметра та кількості зубців, значення має бічний профіль: від розташування вінця відносно посадки залежить його суміщення із сусідніми шестернями. Навіть якщо центральний отвір підходить, відмінна товщина або зміщення зубчастого вінця можуть завадити правильному складанню передачі.

Шестерню замінюють за наявності сколів, тріщин зубців, викришування поверхонь зачеплення чи пошкодження посадкового отвору. Стукіт, посилений шум і нерівномірне обертання — привід оглянути передачу, але вони не визначають несправну деталь самі по собі. Подібні симптоми спричиняють також люфт опори й зношення суміжної шестерні. Якщо залишити в зачепленні деталь із сильно спрацьованими зубцями, новий вінець теж швидше зношуватиметься.

Як перевірити відповідність

• Зіставте кількість зубців — 48, зовнішній діаметр вінця та профіль зуба. Однакова кількість зубців не означає однаковий їхній розмір.
• Виміряйте центральний отвір, загальну товщину шестерні та ширину зубчастого вінця. Посадка має відповідати опорі без перекосу й довільного розточування.
• Порівняйте обидва торці, виступи та глибину заглиблень. Вони визначають положення деталі вздовж осі й відстань до сусідніх частин механізму.
• Звірте позначення JD3102 та демонтовану шестерню з каталогом механізму, який ремонтуєте. Індекс перевіряють разом із геометрією, а не використовують як єдину ознаку відповідності.

Що врахувати під час заміни

Перш ніж знімати шестерню, зафіксуйте її орієнтацію та послідовність шайб, втулок і стопорів, якщо вони передбачені конструкцією. Місце встановлення очищають від бруду та частинок зношення. Окремо оглядають вісь або вал, опору й зубці шестерень, з якими працює вінець. Спрацьовані втулки, підшипники та пошкоджені фіксатори замінюють за результатами огляду. Надмірний люфт чи перекіс потрібно усунути до встановлення нової шестерні.

Під час складання зберігають належне положення деталі та порядок опорних і фіксувальних частин. Монтажне зусилля не передають через зубці; спосіб посадки й мастило обирають відповідно до вимог механізму. Після встановлення перевіряють фіксацію, осьовий зазор і легкість обертання вручну з відключеним приводом. Якщо шестерня заїдає, торкається торцем сусідніх деталей або має різкий люфт, складання перевіряють повторно. Невідповідний профіль зубців чи зміщений вінець призводять до шуму, прискореного зношення та можливого руйнування зубців під навантаженням.
