Шестерня проміжна Z-47 TY290 (Xingtai 180) AMG

Проміжна шестерня Z-47 TY290 (Xingtai 180) AMG передає обертання між шестернями механізму. Вона з’єднує сусідні ланки зубчастої передачі, тож від стану її зубців і посадки залежить плавність зачеплення. Позначення Z-47 означає 47 зубців. Деталь добирають для заміни зношеної або пошкодженої шестерні, порівнюючи позначення та геометрію зі знятим зразком.

Будова та призначення

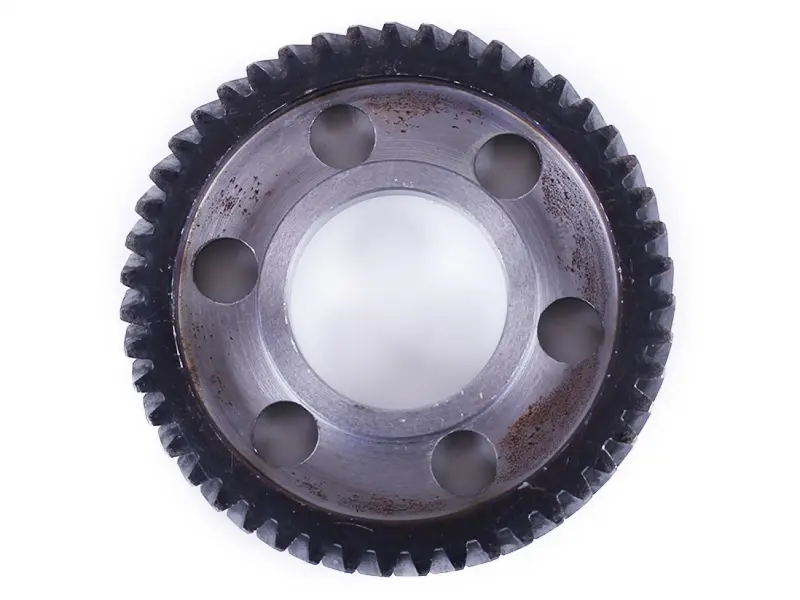

Шестерня має зовнішній зубчастий вінець, центральний посадковий отвір і шість круглих отворів у диску. Навантаження під час обертання передається через бічні поверхні зубців. Правильна робота залежить від відповідності параметрів вінця та розташування шестерні відносно сусідніх деталей. Самої однакової кількості зубців недостатньо, щоб вважати дві шестерні взаємозамінними.

Ознаки зношення

Посилення шуму передачі, стукіт, нерівномірне обертання або відчутний люфт — приводи перевірити механізм. На демонтованій шестерні оглядають усі зубці: відколи, тріщини, викришування та значне спрацювання бічних поверхонь вказують на потребу заміни. Також перевіряють центральний отвір і торці. Через зношену посадку шестерня може перекошуватися навіть із цілими зубцями, а пошкоджений торець здатен перешкоджати вільному обертанню.

Джерелом шуму чи люфту буває й опора шестерні. Під час заміни варто оглянути вісь, втулку або підшипник, якщо вони передбачені конструкцією, деталі осьової фіксації та зубці сусідніх шестерень. Пошкоджені сполучені деталі замінюють за результатами огляду. Нова шестерня на зношеній опорі працюватиме з перекосом, а зачеплення з пошкодженими зубцями прискорить її спрацювання.

Як перевірити відповідність

• Зіставте кількість зубців, їхній крок, профіль і напрямок зі знятою шестернею.
• Виміряйте зовнішній діаметр, ширину зубчастого вінця та загальну товщину деталі.
• Порівняйте діаметр і форму центрального отвору, посадкові поверхні та можливі уступи з обох боків.
• Перевірте положення торців відносно вінця, спосіб фіксації та передбачений конструкцією осьовий зазор.

Для порівняння очистьте стару деталь від забруднень і залишків мастила: вони можуть приховувати зношення та заважати вимірюванню. Отвір зі значним спрацюванням не дає точного посадкового розміру. Якщо шестерня зруйнована, розміри й схему складання звіряють із документацією механізму. Помилка в товщині або посадці призводить до затискання, перекосу чи роботи зубців лише краями.

Монтаж і перевірка

Перш ніж знімати шестерню, зафіксуйте її положення та послідовність шайб, втулок і стопорів. Очистьте посадкове місце, перевірте його на задирки й уламки пошкоджених деталей. Встановлюйте шестерню з передбаченим мастилом, не завдаючи ударів по зубчастому вінцю. Якщо в передачі є установні мітки, сумістіть їх за інструкцією до механізму. Для кріплень дотримуйтеся визначеного моменту затягування.

Після складання перевірте фіксацію та зазори й прокрутіть механізм вручну у передбачений спосіб. Не повинно бути заїдання або тертя об сусідні поверхні. Якщо обертання туге, перевірте посадку, орієнтацію шестерні та порядок дистанційних деталей. Запуск під навантаженням не виправить помилку складання й може спричинити пошкодження зубців.
