Шестерня привідна роздавальної коробки Z-28/37 Foton 244, ДТЗ 244, Jinma 244/264 AMG

Привідна шестерня роздавальної коробки Z-28/37 для Foton 244, ДТЗ 244, Jinma 244/264 передає обертання в механізмі розподілу крутного моменту. Її замінюють через пошкодження зубців, значне спрацювання зачеплення або порушення посадки. Стан шестерні впливає на рівномірність передавання навантаження: дефекти контактних поверхонь можуть спричиняти шум, удари та прискорене зношування суміжних деталей.

Будова шестерні

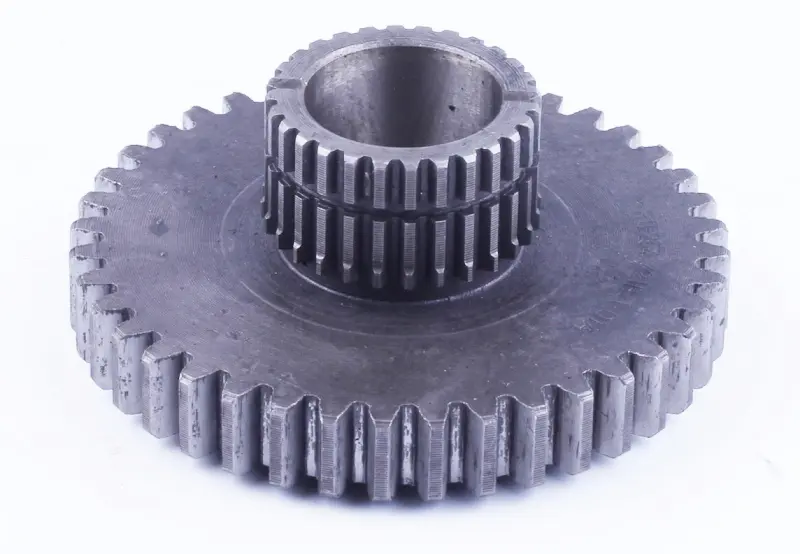

Деталь має широкий зовнішній зубчастий вінець і виступну центральну частину з поздовжніми зубцями. По осі проходить отвір, а на центральній частині є кільцева канавка. Таку ступінчасту геометрію потрібно звіряти повністю: однаковий зовнішній діаметр ще не означає, що шестерня правильно сяде на своє місце та працюватиме в зачепленні.

Контактні поверхні шестерні працюють разом із відповідними поверхнями інших деталей коробки. Якщо зубці парної деталі пошкоджені, посадка розбита або вал має надмірний люфт, заміна лише шестерні може не усунути стукіт. Причину спрацювання варто знайти під час розбирання, щоб нова деталь не отримувала тих самих перевантажень.

Ознаки зношування

Оглянути механізм варто, коли з’явилися гул, удари під навантаженням, ривки під час передавання зусилля чи металеві частинки в оливі. За одним лише шумом визначити несправну шестерню не можна. Після розбирання перевіряють зубці, отвір і посадкові поверхні: відколи, тріщини, викришування, глибокі задири та нерівномірне спрацювання потребують оцінки придатності деталі до подальшої роботи.

Як перевірити відповідність

Зіставте позначення Z-28/37 з каталогом своєї модифікації техніки та покладіть зняту шестерню поруч для порівняння. Звірте кількість зубців на відповідних ділянках, їхній профіль і розташування. Виміряйте зовнішні діаметри, повну висоту, ширину вінця, діаметр осьового отвору й розміри виступної частини. Окремо перевірте ширину кільцевої канавки та її положення.

Також має збігатися форма посадки й спосіб утримання шестерні в механізмі. Різниця у висоті чи положенні зубчастих ділянок здатна змістити зачеплення, утворити зайвий осьовий зазор або затиснути деталь після складання. На сильно спрацьованій шестерні вимірюйте збережені ділянки та користуйтеся документацією коробки: розбитий отвір або стерта поверхня не відображають початкового розміру.

Що врахувати під час заміни

Під час розбирання зафіксуйте орієнтацію шестерні та послідовність розташування сусідніх втулок, шайб і фіксаторів, якщо вони передбачені конструкцією. Приберіть забруднення та продукти зношування з місця встановлення. Перевірте парну шестерню, вал, підшипники й деталі фіксації. Пошкоджені суміжні деталі слід замінити або відновити за вимогами ремонту, інакше перекіс чи ударне навантаження залишаться.

Монтуйте шестерню за порядком, наведеним у ремонтній документації коробки. Не забивайте її ударами по зубцях і не намагайтеся притягнути половини корпусу кріпленням, якщо деталі не стають на місце. До закриття корпусу перевірте фіксацію, плавність обертання та потрібні зазори. Після складання забезпечте змащування відповідно до вимог техніки й перевірте роботу без різкого навантаження. Якщо виникають заїдання, стукіт або шум швидко посилюється, припиніть перевірку та повторно огляньте складання.
