Шестерня приводу масляного насоса СF3B24T AMG

Шестерня приводу масляного насоса СF3B24T AMG передає обертання в механізмі, що приводить насос у дію. Від справності цього приводу залежить циркуляція оливи в системі мащення. Зношені зубці або пошкоджене посадкове місце можуть порушити обертання насоса й подачу оливи. Шестерню добирають для ремонту приводу, коли на знятій деталі є пошкодження або надмірний знос.

Будова та ознаки зношення

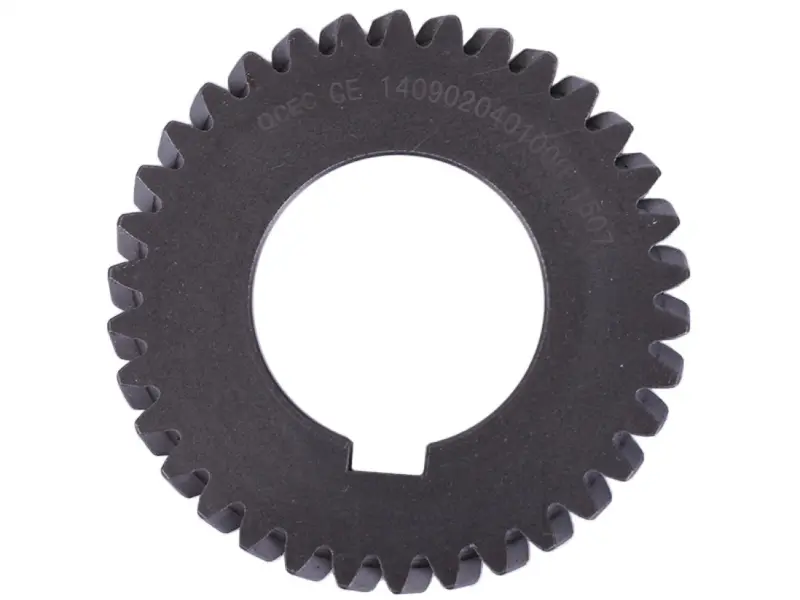

Деталь має зовнішній зубчастий вінець і круглий центральний отвір із пазом. Зубці працюють у зачепленні з парною шестернею, а отвір і паз мають відповідати посадці на валу. Тому під час добору перевіряють не лише зовнішній діаметр: товщина, геометрія зубців і розміри паза впливають на можливість установлення та правильну роботу приводу.

Шестерню замінюють у разі відколів чи тріщин зубців, значного спрацювання контактних поверхонь, пошкодження отвору або розбитого паза. Задирки та нерівномірні сліди контакту — привід перевірити весь ланцюг передачі обертання до насоса. Сторонній шум у приводі чи погіршення подачі оливи також потребують огляду, проте не доводять несправність саме цієї деталі. Причиною може бути стан насоса або його сполучень.

Як перевірити відповідність

Зіставте позначення СF3B24T з каталогом своєї техніки та порівняйте шестерню зі знятою. Потрібно звірити кількість зубців, зовнішній діаметр, товщину, діаметр отвору, ширину й глибину паза. Також перевірте профіль і напрямок зубців, форму обох торців та положення деталі відносно сусідніх частин механізму. Вимірювання сильно зношеної поверхні може дати хибний орієнтир, тому розміри варто зіставляти з ремонтною документацією.

Огляньте вал, місце посадки та кріплення. Нова шестерня не прибере люфт, спричинений пошкодженням вала чи деталі, що входить у паз. На парній шестерні не повинно бути відколів і значного спрацювання, які прискорять зношення нових зубців. Якщо є сліди заклинювання, перевірте вільний хід насоса: без усунення причини перевантаження ремонт може виявитися нетривалим. Зняті ущільнення перевіряють і замінюють відповідно до їхнього стану та вимог повторного використання.

Порядок заміни

Роботу виконують на зупиненому й охололому двигуні. Доступ до приводу та порядок розбирання визначають за посібником конкретної техніки. Перш ніж знімати шестерню, зафіксуйте її орієнтацію та послідовність шайб, втулок і стопорних деталей, якщо вони передбачені. Очистьте посадкові поверхні, приберіть уламки з доступної порожнини. Під час установлення сумістіть паз із відповідною частиною посадки, уникайте перекосу та ударів по зубцях.

Після закріплення перевірте зачеплення, осьовий зазор і вільне обертання у спосіб, передбачений посібником. Деталь не має торкатися сусідніх частин або заїдати. Для кріплення застосовують момент затягування, установлений виробником техніки. Після складання перевіряють роботу системи мащення за відповідною процедурою. Помилка в доборі зубців чи посадки загрожує швидким зношенням, пошкодженням приводу та припиненням подачі оливи. Якщо з’явилися ознаки відсутності мащення, двигун зупиняють до з’ясування причини.
